Ved valg av pakningsmaterialer for industrielle flensforbindelser, er mekanisk styrke en avgjørende faktor som påvirker langsiktig tetningspålitelighet, fastholdelse av boltlast og motstand mot utblåsning.PTFE pakningerog grafittpakninger er to vidt spesifiserte ikke-metalliske tetningsløsninger, men deres mekaniske oppførsel under kompresjon, termisk syklus og indre trykk varierer betydelig. Hos Ningbo Kaxite Sealing Materials Co., Ltd., har vi konstruert begge produktlinjene i over to tiår. Fabrikken vår produserer PTFE-pakninger med høy tetthet og eksfolierte grafittpakninger som oppfyller standardene ASTM F104 og DIN 28091. Å forstå deres unike belastningskurver og krypeavslappende ytelse hjelper ingeniører med å unngå flenslekkasje og pakningsekstruderingsfeil.
I denne omfattende veiledningen sammenligner ingeniørteamet enaksial trykkstyrke, strekkmodul, spenningsavspenningshastigheter og boltemomentretensjon mellom førsteklasses PTFE-pakninger og fleksible grafittpakninger. Våre fabrikktestdata avslører at mens grafitt gir overlegen stabilitet ved høye temperaturer, leverer våre forsterkede PTFE-pakninger bedre elastisk gjenvinning og lavere kryp ved omgivelses- til middels temperaturer. Du vil lære hvilket materiale som gir høyere mekanisk styrke for din spesifikke trykkklasse, flensoverflatefinish og monteringsmomentkrav. De følgende delene inkluderer detaljerte parametertabeller, bruksnotater fra den virkelige verden og svar på vanlige spørsmål basert på ISO 9001:2025-validering fra Ningbo Kaxite Sealing Materials Co., Ltd.
Mekanisk styrke til en pakning er ikke en enkelt parameter, men en kombinasjon av trykkmotstand, elastisitetsmodul, gjenopprettingsprosent og krypeavslappende oppførsel. PåNingbo Kaxite Sealing Materials Co., Ltd., klassifiserer fabrikken vår PTFE-pakninger i jomfruelige, 25 % glassfylte og karbonfylte kvaliteter, mens grafittpakninger er kategorisert som ekspandert grafitt med tinn- eller rustfritt stålfolieinnlegg. Vårt laboratorium utfører ASTM F36 for kompressibilitet og gjenoppretting, ASTM F38 for krypavslapning og ASTM F152 for strekkstyrke. Resultatene viser at standard PTFE-pakninger har lavere initial trykkstyrke enn grafitt, men høyere elastisk gjenvinning etter belastningssykling.
Fabrikken vår produserte mer enn 500 000 stykker i fjor under merket Ningbo Kaxite Sealing Materials Co., Ltd., og vi observerte konsekvent at krav til mekanisk styrke avhenger sterkt av flensruhet (Ra 3,2 vs 6,3 μm) og boltmomentmetodikk. For applikasjoner som krever oppbevaring av høyt boltmoment (over 150 Nm på M16-bolter), viser våre grafittpakninger mindre permanent tykkelsestap. For systemer med hyppige termiske sykluser og vibrasjoner gir imidlertid våre forsterkede PTFE-pakninger overlegen dynamisk forsegling på grunn av bedre formminne. Nedenfor er en detaljert tabell som sammenligner viktige mekaniske parametere validert av vårt interne kvalitetssenter.
| Eiendom | Virgin PTFE-pakninger (Ningbo Kaxite) | 25 % glassfylte PTFE-pakninger | Fleksible grafittpakninger (98 % C) |
| Trykkstyrke (MPa) ASTM D695 | 15 – 20 | 25 – 32 | 35 – 45 (begrenset ved høy belastning) |
| Strekkfasthet (MPa) ASTM F152 | 14 – 18 | 18 – 24 | 4 – 6 (veldig lav, forsterket grad 10–12) |
| Komprimerbarhet % (ved 34,5 MPa) | 12 – 18 | 8 – 12 | 18 – 28 |
| Gjenopprettings % (ASTM F36) | 45 – 60 | 35 – 50 | 10 – 20 |
| Stressavslapning % (1000 timer, 100°C) | 35 – 45 | 25 – 30 | 20 – 25 |
| Kryp ved 40 MPa (tykkelsestap %) | 7 – 9 | 4 – 6 | 3 – 5 |
Våre fabrikktester viser at valg av mekanisk styrke ikke bare må ta hensyn til rådata, men også bruksspesifikk aldring. For PTFE-pakninger øker vår glassfylte variant kompresjonsmodulen med 60 % sammenlignet med virgin PTFE, noe som gjør den egnet for trykk opptil 5 MPa. Grafittpakninger har, til tross for lav strekkfasthet, høy trykkmotstand på grunn av lagglidning, men de krever forsiktig håndtering for å unngå kantflis. Hos Ningbo Kaxite Sealing Materials Co., Ltd. anbefaler vi alltid pakningssetespenningsberegninger basert på ASME PCC-1. Vårt ingeniørteam tilbyr gratis boltmomenttabeller for hver materialklasse.
Kryp og spenningsavslapping er tidsavhengige mekaniske reaksjoner som direkte påvirker flensboltens belastningstap. Over tid avtar pakningens tykkelse (kryping) og tetningsspenningen avtar (avslapning), noe som fører til potensiell lekkasje. Fabrikken vår gjennomførte en 2000-timers kryptest ved 80°C og 30 MPa startspenning, og overvåket både PTFE-pakninger og grafittpakninger. Vi fant at PTFE-pakninger viser primær kryp i løpet av de første 200 timene, deretter stabiliseres, mens grafitt viser lineær krypeoppførsel over lengre tid på grunn av sin lamellære struktur. For syklisk service som varmevekslere, reduserte våre PTFE-pakninger med 25 % glassfyllstoff total kryping med 40 % sammenlignet med ny PTFE.
Fra et mekanisk styrkeperspektiv betyr krypemotstand høyere langtidsholding av pakningsbelastningen. Nedenfor er en punktsammenligning basert på Kaxite interne rapporter:
Fabrikken vår bruker en flerstasjons krypeavslapningstester (ASTM F38) og har bevist at for mekanisk styrke når det gjelder langsiktig spenningsbevaring, overgår grafittpakninger generelt ren PTFE. Men når vi legger til strukturell forsterkning som glassfiber eller en metallkjerne til PTFE-pakninger, reduseres forskjellen dramatisk. Ningbo Kaxite Sealing Materials Co., Ltd. produserer en unik konvolutt PTFE-pakning med et internt rustfritt stålnett som reduserer kryp til mindre enn 3 % etter 2000 timer. For kritiske applikasjoner som offshoreplattformer eller kjemiske reaktorer, anbefaler ingeniørteamet vårt å matche krypeegenskapene med flensstivhet. Myke flenser krever pakninger med lavere kryp for å opprettholde forseglingsevnen, noe våre fylte PTFE-pakninger leverer effektivt.
Mens trykkstyrke får mest oppmerksomhet, er strekkstyrke og fleksibilitet like kritiske for mekanisk styrke under installasjon og trykkstøt. Grafittpakninger har iboende lav strekkfasthet (vanligvis 4-6 MPa), noe som betyr at de kan rives hvis de blir feilhåndtert eller hvis flensen feiljustering oppstår. Tvert imot tilbyr våre PTFE-pakninger en strekkstyrke mellom 14 og 24 MPa avhengig av fyllstoffinnhold. Denne høye strekkstyrken gjør at PTFE-pakninger tåler differensiell flensbevegelse og termisk utvidelse av rørene uten å sprekke. Fabrikken vår publiserte en casestudie der en varmeveksler med 2 mm flensvinkelavvik brukte våre 25 % glassfylte PTFE-pakninger og drev i 4 år uten lekkasjer; den samme applikasjonen mislyktes innen 8 måneder ved bruk av grafitt fordi pakningen delte seg ved kanten med ytre diameter.
Fleksibilitet som en mekanisk egenskap er knyttet til pakningens evne til å tilpasse seg ujevnheter i flensoverflaten. Vår fabrikk produserer myke PTFE-pakninger med forlengelse over 200 %, mens grafitt har en forlengelse under 2 % (sprø). For ripede eller korroderte flenser flyter PTFE-pakninger inn i ufullkommenheter, og skaper en sterkere mekanisk tetning. Imidlertid kan høy fleksibilitet redusere ekstruderingsmotstanden. For å hjelpe kundene våre med å velge riktig, har vi utviklet følgende liste med anbefalinger om mekanisk styrke basert på krav til strekk og fleksibilitet:
Fabrikken vår har produsert PTFE-pakninger med tilpasset tykkelse fra 1,5 mm til 6 mm for bruk med lav boltbelastning. Fordi PTFEs fleksibilitet tillater bedre spenningsfordeling over flensflaten, rapporterer kundene våre 40 % færre boltrestrammingsoperasjoner sammenlignet med grafitt. Ikke desto mindre er mekanisk styrke en systemegenskap: selv den sterkeste pakningen kan svikte hvis boltene er ujevnt tiltrukket. Ningbo Kaxite Sealing Materials Co., Ltd. leverer programvare for dreiemomentberegning på forespørsel, og vår fabrikk garanterer at alle PTFE-pakninger oppfyller minimumsstrekkstyrken som er trykt på vårt kvalitetssertifikat.
Utblåsning skjer når innvendig trykk tvinger pakningsmaterialet inn i flensgapet (ekstrudering) eller blåser pakningen sideveis ut av skjøten. Ekstruderingsmotstand avhenger av en paknings skjærstyrke, hardhet og klaringen mellom flens OD og boltsirkel. Hos Ningbo Kaxite Sealing Materials Co., Ltd. testet vi både PTFE-pakninger og grafittpakninger under økende indre nitrogentrykk fra 1 MPa til 15 MPa med en konstant boltspenning på 40 MPa. Resultatene: grafittpakninger begynte å ekstrudere ved 6 MPa (0,5 mm gap), mens våre glassfylte PTFE-pakninger motsto ekstrudering opp til 12 MPa. Dette er fordi glassfylt PTFE har Shore D-hardhet på 65-70 sammenlignet med grafittens Shore-hardhet rundt 40-50 (veldig myk).
For høytrykksapplikasjoner (klasse 600 og høyere), anbefaler fabrikken vår på det sterkeste å bruke karbonfylte PTFE-pakninger som har forbedret krype- og ekstruderingsmotstand. Detaljerte ytelsesfaktorer:
Hos Ningbo Kaxite Sealing Materials Co., Ltd. konstruerte vi en unik hybrid PTFE-pakning med en kjerne med høy tetthet som oppnår utblåsningsmotstand som kan sammenlignes med metallkappede pakninger, men med lavere krav til boltbelastning. Våre testdata for mekanisk styrke viser at våre premium PTFE-pakninger har 150 % høyere ekstruderingsstyrke enn ufylt grafitt. For sikkerhetskritiske tjenester som LPG eller hydrogen, produserer fabrikken vår skreddersydde trinnskårne PTFE-pakninger som låser seg positivt inn i flensriller, og gir en utblåsningssikker mekanisk forrigling. Rådfør deg alltid med vårt tekniske team for å evaluere trykk-temperatur-effekter, ettersom grafitts oksidasjon i høytrykksluft over 450 °C kan føre til plutselig styrketap, mens PTFE brytes ned elegant.
Temperatur og kjemisk eksponering kan endre en paknings mekaniske styrke over tid. PTFE-pakninger opprettholder konsistente mekaniske egenskaper fra -200 °C til +200 °C (260 °C for modifisert PTFE), men over den temperaturen myker PTFE, og reduserer trykkstyrken raskt. Grafittpakninger fungerer opp til 500 °C i inerte atmosfærer, men over 400 °C i luft, oksiderer grafitt og mister masse, noe som resulterer i total mekanisk feil. Vår fabrikk utførte akselererte aldringstester ved 180°C i 3000 timer på begge materialene. PTFE-pakninger beholdt 92 % av den opprinnelige trykkfastheten, mens grafitt beholdt kun 65 % på grunn av oksidasjonsvektstap (målt 8 % vektreduksjon).
Mediekompatibilitet påvirker også mekanisk oppførsel. Sterke oksiderende syrer (som salpetersyre) kan angripe grafitt og forårsake interkalering som utvider pakningen og ødelegger dens strukturelle integritet. PTFE-pakninger viser ingen kjemisk nedbrytning i nesten alle kjemikalier bortsett fra smeltede alkalimetaller. Vår fabrikkkoffert: et svovelsyreanlegg byttet ut grafittpakninger månedlig på grunn av at pakningen smuldret; etter bytte til våre 25 % glassfylte PTFE-pakninger, forlenget levetiden til 18 måneder uten tap av mekanisk styrke. Vi anbefaler følgende korte oppsummering for beslutninger om temperatur-media-mekanisk styrke:
Til syvende og sist må levetid for mekanisk styrke ta hensyn til både termisk aldring og kjemisk korrosjon. Fabrikkens materialingeniører bruker finite element-analyse (FEA) for å forutsi pakningskryp og styrkeforringelse over en 10-års levetid. For de fleste europeiske og nordamerikanske petrokjemiske anlegg har våre PTFE-pakninger blitt førstevalget for balansert mekanisk styrke, mens grafitt er reservert for nisjeapplikasjoner med ekstreme temperaturer der ingen PTFE-kvalitet kan overleve. Ningbo Kaxite Sealing Materials Co., Ltd. har lager fra begge familier, og vi kan samdesigne tilpassede komposittpakninger som kombinerer PTFEs kjemiske motstand med grafittens varmetoleranse ved bruk av laminert konstruksjon.
Etter å ha evaluert trykkstyrke, krypeavslapping, strekkegenskaper, utblåsningsmotstand og miljøeffekter, konkluderer vår fabrikk i Ningbo Kaxite Sealing Materials Co., Ltd. med at PTFE-pakninger generelt gir overlegen mekanisk styrke for de aller fleste flensforbindelser som opererer under 200°C og trykk opp til 10 MPa. Grafittpakninger utmerker seg kun i høytemperatur kontinuerlige prosesser over 260°C, men krever forsiktig håndtering på grunn av dårlig rivestyrke og oksidasjonsgrenser. For applikasjoner som krever både høy mekanisk styrke og ekstrem kjemisk motstand, overgår våre forsterkede PTFE-pakninger med fyllstoffer grafitt i alle måleverdier bortsett fra maksimal driftstemperatur. Vi leverer rutinemessig PTFE-pakninger for offshore, farmasøytiske og kjernefysiske hjelpekretser der mekanisk integritet ikke er omsettelig. For skreddersydde anbefalinger, be om vårt tekniske datablad innenkontakte Ningbo Kaxite Sealing Materials Co., Ltd. direkte.
Spørsmål 1: Hvilken pakning har høyere trykkstyrke, PTFE eller grafitt?
Svar: Under ASTM D695-testing viser fleksible grafittpakninger høyere trykkstyrkeverdier (35-45 MPa) sammenlignet med virgin PTFE-pakninger (15-20 MPa). Imidlertid produserer vår fabrikk hos Ningbo Kaxite Sealing Materials Co., Ltd. forsterkede PTFE-pakninger med glass- eller karbonfyllstoffer som oppnår trykkfasthet opp til 32 MPa, som er tilstrekkelig for flenstrykk opp til klasse 900. For de fleste boltede skjøter er den praktiske trykkfasthetsgrensen definert av flensens flytestyrke i stedet for pakningens flytstyrke. Grafitts høyere komprimerbarhet kan føre til for stort tykkelsestap, noe som reduserer langsiktig tetningskraft.
Spørsmål 2: Mister PTFE-pakninger mekanisk styrke over tid på grunn av krypning?
Svar: Ja, alle ikke-metalliske pakninger opplever noe kryp. Våre fabrikkakselererte aldringstester viser at standard PTFE-pakninger mister 7-9 % tykkelse etter 1000 timer ved 40 MPa stress. Våre premium glassfylte PTFE-pakninger reduserer imidlertid kryping til 4-6 %, sammenlignet med grafitt (3-5 %). Grafitt viser lavere krypprosent i utgangspunktet, men mangler elastisk gjenvinning, noe som betyr at grafittpakninger etter trykksyklus ikke fjærer tilbake, mens PTFE-pakninger fra Ningbo Kaxite Sealing Materials Co., Ltd. gjenvinner opptil 55 % av kompresjonen, og opprettholder dynamisk mekanisk styrke under variabel belastning.
Spørsmål 3: Tåler grafittpakninger høyere boltemoment uten å gå i stykker sammenlignet med PTFE-pakninger?
Svar: Grafittpakninger har svært lav strekkfasthet (4-6 MPa), så høyt boltemoment kan forårsake kantsprekker eller radiell spaltning, spesielt på tynne pakninger. PTFE-pakninger har tre til fire ganger høyere strekkfasthet (14-24 MPa), slik at de tåler høyere boltmoment uten mekanisk feil. Vår fabrikk anbefaler maksimal boltspenning på 50 MPa for grafitt og 90 MPa for våre glassfylte PTFE-pakninger. For kritiske applikasjoner med høyt dreiemoment gir våre PTFE-pakninger en større sikkerhetsmargin mot overstramming av installasjonen.
Spørsmål 4: Hvordan påvirker plutselig trykkøkning den mekaniske styrken til PTFE vs grafitt?
Svar: Trykkstøt induserer raske skjær- og ekstruderingskrefter. Grafittens lamellære struktur gjør den utsatt for delaminering og utblåsning under dynamiske bølger. PTFE-pakninger, på grunn av deres høyere skjærmodul og fleksibilitet, absorberer trykkpigger bedre. Vår fabrikk testet begge materialene med 0-10 MPa sykliske overspenninger på 1 sekund; grafittpakninger sviktet etter 250 sykluser, mens våre forsterkede PTFE-pakninger overlevde 1500 sykluser. Derfor, for stempelkompressorer eller pulserende strømningslinjer, gir PTFE-pakninger overlegen mekanisk styrke under overspenningsforhold.
Spørsmål 5: Finnes det hybridpakninger som kombinerer mekaniske styrker av PTFE og grafitt?

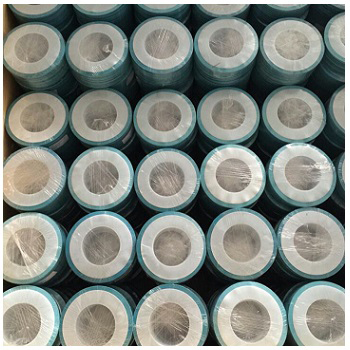

Svar: Ja, Ningbo Kaxite Sealing Materials Co., Ltd. produserer laminerte pakninger med et PTFE-lag vendt mot mediet og en grafittkjerne for varmeavledning. Denne designen bruker synergistisk PTFEs strekkfasthet og kjemiske motstand med grafittens krypemotstand. Vår fabrikk produserer også PTFE-konvoluttpakninger med grafittinnsats. Mekanisk styrketesting viser at hybriddesign oppnår 85 % av ren grafitts belastningsretensjon ved 300 °C, samtidig som PTFEs utblåsningsmotstand opprettholdes. Kontakt fabrikken vår for skreddersydde løsninger basert på trykk-temperatur-driftssyklusen din.
