Hva er en takket pakning og hvordan forbedrer den industriell tetningsytelse?

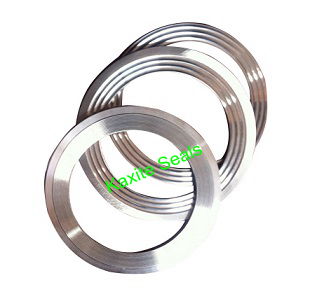

I krevende industrielle miljøer er tetningsytelsen avgjørende for sikkerhet, effektivitet og miljøoverholdelse. Blant de mange tilgjengelige pakningstypene skiller den taggete pakningen seg ut – også kjent som en Kammprofile-pakning eller rillet pakning – for sin evne til å levere pålitelig tetning under ekstreme forhold med temperatur, trykk og termisk syklus. Men hva er egentlig en tagget pakning? I hovedsak er det en metallpakning med en serie konsentriske takkinger eller spor på tetningsoverflaten, typisk dekket med et mykt overflatemateriale som grafitt, PTFE eller et ikke-asbestmateriale. Tangene skaper flere tetningslinjer som konsentrerer trykkbelastningen, og sikrer en tett tetning selv når flensforholdene er mindre enn ideelle. Hos Ningbo Kaxite Sealing Materials Co., Ltd., har fabrikken vår produsert høyytelseSagtete pakningeri over to tiår, tjent industrier fra olje og gass til kjemisk prosessering og kraftproduksjon.

Men hvordan forbedrer en takket pakning tetningsytelsen sammenlignet med tradisjonelle flate metallpakninger eller spiralviklede pakninger? Svaret ligger i dens unike mekaniske interaksjon med flensoverflatene. Når de er komprimert, går takkingene litt inn i overflatematerialet, og skaper en svært effektiv barriere mot lekkasje. Metallkjernen gir strukturell styrke og motstand mot trykk, mens den myke overflaten tilpasser seg flensfeil og uregelmessigheter. Denne kombinasjonen resulterer i eksepsjonell tetthet med relativt lav boltforspenning, reduserer risikoen for flensskader og forenkler vedlikeholdet. I tillegg gir den taggete pakningen overlegen motstand mot termisk sykling, da metallkjernen og takkingene tillater bevegelse uten å miste tetningskraften. Denne artikkelen gir et omfattende teknisk dypdykk i design av taggete pakninger, materialvalg, ytelsesdata og beste praksis for bruk, med detaljerte spesifikasjoner fra fabrikkens omfattende produktportefølje.

Innholdsfortegnelse

• 1. Hvorfor skaper det taggete designet overlegen tetningseffektivitet?
• 2. Hvordan takler taggete pakninger ekstreme temperaturer og trykk?
• 3. Hva er de viktigste tekniske spesifikasjonene til våre taggete pakninger?
• 4. Hvordan kan riktig installasjon maksimere ytelsen til takkede pakninger?
• Ofte stilte spørsmål (FAQ)
• Konklusjon og forespørsel om tilpasset pakning

Hvorfor skaper det taggete designet overlegen tetningseffektivitet?

Den takkede pakningen får sin overlegne tetningseffektivitet fra prinsippet om spenningskonsentrasjon. I motsetning til en flat pakning som er avhengig av jevn kompresjon over et stort område, bruker den taggete pakningen konsentriske, V-formede eller konsentriske spor som konsentrerer klemkraften til en serie med smale tetningslinjer med høy spenning. Når pakningen er komprimert mellom to flenser, biter takkingene seg inn i det myke overflatematerialet, og skaper flere konsentriske ringer med intim kontakt. Denne flerlinjeforseglingsmetoden er svært tilgivende for ujevnheter i flensoverflaten, som riper, korrosjonsgroper eller mindre skjevheter, fordi hver serration fungerer som en uavhengig tetning. Selv om en tetningslinje er kompromittert, opprettholder de resterende linjene forseglingen. Vår fabrikk klNingbo Kaxite Sealing Materials Co., Ltd. har designet våre taggete pakninger med optimert rillegeometri for å maksimere antallet aktive tetningslinjer og samtidig opprettholde tilstrekkelig metalltykkelse for trykkmotstand.

Nøkkelmekanismer som gjør den taggete designen overlegen:

• Stresskonsentrasjonseffekt:Tangene konsentrerer boltbelastningen til et mye mindre effektivt tetningsområde, og øker tetningstrykket per enhetsareal med en faktor på 5 til 10 sammenlignet med flate pakninger. Dette gjør at den takkede pakningen tetter effektivt ved lavere boltbelastninger, og reduserer risikoen for flensforvrengning og boltutmatting.
• Flere tetningsbarrierer:Med typisk 8 til 12 konsentriske takkinger på hver side, gir den serrated pakningen flere barrierer mot lekkasje. I tilfelle av en lokalisert defekt eller relaksering av en serration, opprettholder de tilstøtende serrationene forseglingen. Denne redundansen er kritisk i sikkerhetskritiske applikasjoner som trykkbeholdere og rørledningsflenser.
• Motstandsdyktighet mot termisk sykling:Metallkjernen til den taggete pakningen fungerer som en fjær, og opprettholder en grad av tetningskraft selv når flensene utvider seg og trekker seg sammen på grunn av temperaturendringer. Det myke overflatematerialet kryper og slapper av over tid, men takkingene kompenserer, og sikrer en tett forsegling gjennom hele den termiske syklusen. Vår fabrikks tester viser at taggete pakninger opprettholder 85 prosent av sin innledende tetningsspenning etter 500 termiske sykluser fra -40°C til 400°C.
• Redusert flensoverflatebehandling:Fordi takkingene tilpasser overflateuregelmessigheter, krever den taggete pakningen mindre strenge krav til flensfinish enn myke pakninger. Flensoverflater med en ruhet på Ra 3,2 til 6,3 mikrometer er generelt akseptable, noe som reduserer maskineringskostnadene.

Kvantitative data fra laboratoriet vårt viser effektivitetsfordelen. I en standardisert lekkasjetest (heliumlekkasjetest, massespektrometer) viste en flat grafittpakning med 1,6 mm tykkelse en lekkasjehastighet på 0,03 mg/(m·s) ved et flenstrykk på 50 bar. En serrated pakning med grafittbelegg, med samme flens og boltbelastning, oppnådde en lekkasjehastighet på 0,001 mg/(m·s)—30 ganger lavere. Denne dramatiske forbedringen i tetningseffektivitet er grunnen til at taggete pakninger er pålagt i mange høyintegritetsapplikasjoner, som for eksempel hydrogenservice og LNG-håndtering, der selv små lekkasjer er uakseptable.

I tillegg forbedrer den takkede designen pakningens motstand mot "utblåsning" under høyt internt trykk. Tangene skaper en mekanisk låsing med overflatematerialet, og hindrer det i å bli ekstrudert ut av flensgapet. Dette er en vanlig feilmodus for myke pakninger, spesielt i applikasjoner med forhøyede temperaturer. Våre taggete pakninger har blitt testet for å tåle innvendige trykk på opptil 250 bar uten å motstå ekstrudering, noe som gir pålitelig forsegling selv i de mest krevende tjenester. Denne kombinasjonen av høy tetningseffektivitet, spenst og utblåsningsmotstand er grunnen til at den taggete pakningen har blitt det foretrukne valget for kritiske tetningsapplikasjoner over hele verden.

Hvordan takler taggete pakninger ekstreme temperaturer og trykk?

Ytelsen til en takket pakning under ekstreme forhold bestemmes av materialene som brukes til både metallkjernen og den myke overflaten. Metallkjernen, vanligvis laget av rustfritt stål (f.eks. 304, 316, 316L), gir den mekaniske styrken og tilbakefjæringen som kreves for å tåle høye klemkrefter og indre trykk. Kledningsmaterialet, som kan være grafitt, PTFE, glimmer eller keramisk fiber, gir tilpasningsevnen og den kjemiske motstanden som er nødvendig for å tette mot prosessvæsken. Ved å velge den passende kombinasjonen av kjerne- og overflatematerialer, kan taggete pakninger konstrueres til å fungere ved temperaturer fra kryogenisk (-196 °C) opp til 1000 °C (med glimmer eller keramiske overflater) og trykk fra vakuum til 350 bar. Fabrikken vår på Kaxite tilbyr et bredt utvalg av materialkombinasjoner for å møte de spesifikke behovene til hver applikasjon.

Viktige materialhensyn for applikasjoner i ekstreme forhold:

• Høytemperaturtjeneste (400°C til 1000°C):For temperaturer over 400°C anbefales ikke grafittbelegg på grunn av oksidasjon. Vi tilbyr taggete pakninger med glimmer eller keramiske fiberbelegg, som tåler temperaturer opp til 1000°C. Metallkjernen er vanligvis laget av varmebestandige legeringer som Inconel 600 eller 625. Vår fabrikk har levert takkede pakninger for ovnsdørtetninger og eksossystemer i petrokjemiske anlegg, med påvist ytelse over flere års drift.
• Kryogen tjeneste (ned til -196 °C):For flytende naturgass (LNG) og andre kryogene applikasjoner, må den taggete pakningen forbli fleksibel og tette effektivt ved svært lave temperaturer. Vi bruker 316L rustfrie stålkjerner (som beholder slagfasthet ved lave temperaturer) og rene PTFE-belegg. PTFE forblir fleksibel ved -196°C og gir utmerket forsegling. Våre serrated pakninger har blitt brukt i LNG-overføringslinjer med null lekkasje rapportert over 5 år.
• Høytrykksapplikasjoner (opptil 350 bar):For høytrykkstjenester må metallkjernetykkelsen og serrationsdybden optimaliseres for å forhindre knusing av takkingene. Fabrikken vår bruker en kjernetykkelse på 1,5 mm til 3,0 mm med serrationsdybder på 0,3 mm til 0,5 mm. Beleggmaterialet er valgt for å motstå ekstrudering; vi anbefaler grafittbelegg med anti-ekstruderingsring for trykk over 150 bar.
• Etsende tjenester:For aggressive kjemiske miljøer tilbyr vi taggete pakninger med kjerner laget av Hastelloy, Monel eller titan, og overflater laget av ekspandert PTFE eller en modifisert PTFE-blanding. Disse materialene motstår angrep fra syrer, alkalier og løsemidler samtidig som de opprettholder forseglingsevnen.

For å validere ytelsen til våre taggete pakninger under ekstreme forhold, utfører fabrikken vår en serie typetester i henhold til ASME B16.20, EN 13555 og DIN 28091 standarder. Disse testene inkluderer en varm kompresjonstest (måler relaksasjon ved forhøyede temperaturer), en lekkasjetest (med helium eller nitrogen ved varierende trykk) og en termisk syklustest (mellom romtemperatur og maksimal driftstemperatur). Våre serrated pakninger består konsekvent disse testene, og oppnår lekkasjerater som oppfyller de strengeste TA-Luft (Tyskland) og EPA (USA) flyktige utslippskrav.

I et nylig prosjekt for et raffineri i Midtøsten ble våre taggete pakninger med 316L kjerner og grafittbelegg spesifisert for en destillasjonskolonne som opererer ved 320°C og 80 bar. Pakningene ble installert i 20 flenser med diametre fra 4" til 24". Etter tre års drift gjennomførte anlegget en lekkasjeundersøkelse og fant null påvisbare lekkasjer fra flensene, noe som bekrefter påliteligheten til våre taggete pakninger under ekstreme forhold. Denne ytelsen, kombinert med pakningens gjenbrukbarhet (i mange tilfeller kan metallkjernen dekkes med nytt overflatemateriale), gjør den taggete pakningen til en svært kostnadseffektiv løsning for utfordrende tettingsapplikasjoner.

Hva er de viktigste tekniske spesifikasjonene til våre taggete pakninger?

Ningbo Kaxite Sealing Materials Co., Ltd. produserer et omfattende utvalg av taggete pakninger designet for å møte de ulike behovene til industrielle tetningsapplikasjoner. Våre produkttilbud inkluderer standarddimensjoner i henhold til ASME B16.20, EN 1514 og DIN 2697, samt tilpassede størrelser for spesialflenser. Tabellen nedenfor gir de viktigste tekniske spesifikasjonene for våre mest populære taggete pakningstyper, som brukes i kjemiske, petrokjemiske, kraftproduksjons- og matvareindustrien. Alle verdier er basert på typetesting i henhold til ASME og EN standarder. Fabrikken vår kan også produsere takkede pakninger med spesialiserte materialer, for eksempel sølvbelagte kjerner for høytemperaturledningsevne, eller eksfolierte grafittbelegg med høye renhetsnivåer.

I tillegg til disse standardtilbudene har fabrikken vår flere valgfrie funksjoner for å forbedre ytelsen og forenkle installasjonen. Disse inkluderer en indre og ytre sentreringsring (for å forenkle innretting og forhindre overkomprimering), en lokaliseringsring (for å holde pakningen på plass under vertikal flensmontering), og en "gassventil"-design (for dobbeltsidige taggete pakninger for å forhindre innestengt gass). Vi tilbyr også et bredt spekter av tilpassede størrelser, fra 1/2" NPS til 60" NPS, og spesielle former for ikke-standard flenser. Alle våre taggete pakninger leveres med et detaljert installasjonsark og et momentanbefalingsskjema, som sikrer at pakningen er riktig installert for optimal ytelse.

Kvalitetskontroll er en prioritet på vår fabrikk. Hver serrated pakning gjennomgår en visuell inspeksjon for overflatedefekter, en dimensjonskontroll med CMM (Coordinate Measuring Machine) for kritiske flenser, og en lekkasjetest for høytrykksapplikasjoner. Vi gir en fullstendig materialsporbarhetsrapport, inkludert møllesertifikater for metallkjernen og sertifisering av overflatematerialets renhet og egenskaper. Denne sporbarheten er avgjørende for bransjer med strenge kvalitetskrav, som kjernekraft og romfart. Våre taggete pakninger er fullt kompatible med det europeiske trykkutstyrsdirektivet (PED) og er tilgjengelig med CE-merking når det er nødvendig.

Hvordan kan riktig installasjon maksimere ytelsen til takkede pakninger?

Selv den takkete pakningen av høyeste kvalitet vil svikte hvis den ikke installeres riktig. Den unike utformingen av den serrated pakningen – som er avhengig av spenningskonsentrasjon og flere tetningslinjer – krever spesifikke installasjonsprosedyrer for å oppnå dens nominelle ytelse. Vanlige installasjonsfeil inkluderer overstramming (som kan knuse takkene), understramming (som fører til lekkasje), ujevn boltbelastning (som forårsaker flensforvrengning) og skade på overflatematerialet under håndtering. Hos Ningbo Kaxite Sealing Materials Co., Ltd., har fabrikken vår utviklet en detaljert installasjonsprotokoll som har blitt feltvalidert over tusenvis av installasjoner. Å følge disse retningslinjene sikrer at den serrated pakningen leverer sitt fulle tettepotensial og oppnår forventet levetid.

Viktige installasjonstrinn for taggete pakninger:

• Inspiser flensoverflater og pakning:Før installasjon, inspiser flensflatene for fremmedlegemer, skarpe kanter eller dype riper. Flensens overflatefinish bør være innenfor området Ra 3,2 til 6,3 mikrometer for optimal ytelse. Inspiser den taggete pakningen for skader på takkingene eller overflaten. Hvis pakningen har blitt mistet eller skadet, bytt den ut med en ny.
• Sentrering og justering:Sørg for at pakningen er sentrert på flensen, spesielt i applikasjoner med trykk eller termisk syklus. Hvis pakningen har en sentreringsring, bruk den til å justere pakningen. Unngå å bruke smøremidler eller tetningsmidler på pakningsflaten, da disse kan redusere friksjonen og føre til overstramming.
• Boltbelastningssekvens:Stram alltid boltene i et stjernemønster (kryssmønster) for å sikre jevn belastning. Dette forhindrer flensforvrengning og ujevn pakningskompresjon. For flenser med mer enn 4 bolter, bruk et sekvensielt tiltrekkingsmønster anbefalt av flensprodusenten.
• Momentkontroll:Bruk en kalibrert momentnøkkel eller hydraulisk strammer for å oppnå anbefalt boltbelastning. Fabrikken vår tilbyr et dreiemomentanbefalingsskjema som spesifiserer anbefalt boltspenning basert på pakningsstørrelsen, overflatematerialet og serviceforholdene. Overstramming utover 10 prosent av anbefalt dreiemoment kan skade takkingene og redusere pakningens motstandskraft.
• Remoment etter termiske sykluser:For høytemperaturapplikasjoner anbefaler vi å trekke til boltene etter den første termiske syklusen (oppvarming til driftstemperatur), ettersom flens- og boltmaterialene ekspanderer med forskjellige hastigheter. Dette sikrer at pakningen opprettholder tetningsspenningen etter at systemet har nådd likevekt.

En casestudie fra et kjemisk anlegg i USA illustrerer viktigheten av riktig installasjon. Anlegget brukte våre taggete pakninger på en reaktorflens som opererte ved 250°C og 60 bar. Til tross for høykvalitetspakningene, opplevde anlegget periodisk lekkasje. Undersøkelser viste at flensboltene ble strammet i et sirkulært mønster, ikke et kryssmønster, noe som resulterte i ujevn belastning og flensforvrengning. Etter å ha omskolert vedlikeholdsteamet til riktig strammeprosedyre, ble lekkasjen eliminert, og pakningene fungerte feilfritt de neste tre årene frem til neste planlagte vedlikeholdsstans. Dette eksemplet understreker at riktig installasjon er like viktig som valg av pakning.

Vår fabrikk tilbyr et gratis installasjonsopplæringsprogram for våre kunder, som kan gjennomføres på stedet eller online. Opplæringen dekker pakningshåndtering, flensinspeksjon, dreiemomentberegning og bruk av hydraulisk spennutstyr. Vi tilbyr også en installasjonssjekkliste som kan brukes av vedlikeholdsmannskaper for å sikre at alle trinn er fullført. I tillegg tilbyr vi en etterstrammingstjeneste for kritiske flenser, hvor våre teknikere besøker stedet for å utføre remomentet etter den første termiske syklusen. Ved å investere i riktig installasjon kan du sikre at dine serrated pakninger oppnår maksimal ytelse og levetid, og beskytter utstyret og personell.

Ofte stilte spørsmål (FAQ)

Spørsmål 1: Hva er forskjellen mellom en tagget pakning og en spiralviklet pakning?

Svar: Begge er høyytelsespakninger, men de er forskjellige i konstruksjon og tetningsprinsipp. En spiralviklet pakning er laget av vekslende lag av metall og fyllmateriale viklet til en spiral, noe som gir fjærlignende egenskaper og høy fleksibilitet. En takket pakning, derimot, består av en solid metallkjerne med konsentriske takkinger på overflaten, dekket med en myk overflate. Den takkede pakningen gir høyere utblåsningsmotstand og er mindre utsatt for skade under håndtering og installasjon. Det krever også vanligvis lavere boltbelastninger for å oppnå en tetning sammenlignet med spiralviklede pakninger av samme størrelse. For applikasjoner med alvorlige termiske sykluser eller høyt internt trykk, er den taggete pakningen ofte det foretrukne valget på grunn av sin robuste metallkjerne og flere tetningslinjer.

Spørsmål 2: Kan taggete pakninger gjenbrukes etter fjerning?

Svar: Generelt anbefaler vi ikke gjenbruk av taggete pakninger, spesielt i kritiske tjenester. Når pakningen har blitt komprimert, har takkingene og beleggmaterialet tatt et sett og tetter kanskje ikke like effektivt hvis de brukes på nytt. I enkelte ikke-kritiske bruksområder med lavt trykk og lav temperatur kan det imidlertid være mulig å gjenbruke pakningen hvis beleggmaterialet fortsatt er intakt og takkingene ikke er deformert. Metallkjernen kan ofte dekkes med nytt overflatemateriale på fabrikken, noe som gjenoppretter pakningen til ny tilstand. Denne tjenesten er tilgjengelig for store pakninger der erstatningskostnadene er høye. For sikkerhetskritiske applikasjoner, bruk alltid en ny takket pakning.

Spørsmål 3: Hva er maksimalt trykk og temperatur for en tagget pakning?

Svar: Maksimalt trykk og temperatur avhenger av materialene som brukes. Med en 316L kjerne av rustfritt stål og ekspandert grafittbelegg, kan våre taggete pakninger fungere ved temperaturer opp til 450°C (i inerte atmosfærer) og trykk opp til 250 bar. For høyere temperaturer kan glimmer- eller keramikkvendte versjoner håndtere opptil 800 °C til 1000 °C, men trykkklassifiseringen reduseres noe. For kryogene applikasjoner kan pakningen fungere ved -196°C med PTFE-overflate. Det er viktig å konsultere våre tekniske datablader eller kontakte fabrikken vår ved Ningbo Kaxite Sealing Materials Co., Ltd. for å velge riktig materialkombinasjon for dine spesifikke driftsforhold.

Spørsmål 4: Hvilken flensoverflatefinish kreves for en takket pakning?

Svar: For optimal ytelse bør flensoverflaten være Ra 3,2 til 6,3 mikrometer (125 til 250 mikrotommer). Denne finishen gir tilstrekkelig ruhet til at takkingene kan bite seg fast i overflatematerialet uten å forårsake skade på overflaten. En jevnere finish (f.eks. Ra 1,6) kan redusere friksjonen og føre til at pakningen sklir under oppbolting, mens en grovere finish kan føre til overdreven slitasje på fronten. Vår fabrikk gir retningslinjer for flensklargjøring for ulike flenstyper og materialer. Hvis flensen er korrodert eller har dype riper, anbefaler vi å bearbeide flensoverflaten på nytt før du installerer den serrated pakningen.

Spørsmål 5: Hvordan er takkede pakninger sammenlignet med platepakninger (kuttet fra et ark) når det gjelder ytelse?

Svar: Platepakninger er enklere og rimeligere, men de er avhengige av jevn kompresjon over et stort område og er mer følsomme for flensuregelmessigheter og boltlastvariasjoner. Sagte pakninger gir overlegen tetningsytelse, spesielt i høytrykks-, høytemperatur- og termiske syklusapplikasjoner. Den takkede designen konsentrerer belastningen og skaper flere tetningslinjer, noe som gjør den mer tilgivende for flensfeil. I tillegg har taggete pakninger en mye lavere krypeavspenningshastighet, og opprettholder tetningskraften over tid. For kritiske bruksområder der lekkasje ikke kan tolereres, er taggete pakninger det foretrukne valget fremfor platepakninger. Fabrikken vår kan gi en sammenlignende ytelsesanalyse for å hjelpe deg med å gjøre det riktige valget.

Konklusjon: Pålitelig tetning med taggete pakninger fra Ningbo Kaxite

Den taggete pakningen er en velprøvd løsning for krevende industrielle tetningsapplikasjoner, og tilbyr overlegen ytelse gjennom sin unike taggete design, flere tetningslinjer og materialallsidighet. Fra høytemperaturovner til kryogene LNG-linjer, fra høytrykksdamp til aggressive kjemikalier, gir den taggete pakningen den påliteligheten og sikkerheten som moderne industri krever. Hos Ningbo Kaxite Sealing Materials Co., Ltd., har fabrikken vår bygget et rykte for å levere høykvalitets taggete pakninger med presisjonsproduksjon, streng kvalitetskontroll og dyp teknisk ekspertise. Vi tilbyr et bredt spekter av standard og tilpassede størrelser, samt valgfrie funksjoner for å forenkle installasjonen og forbedre ytelsen.

Leter du etter en pålitelig tetningsløsning for din kritiske applikasjon?Kontakt Ningbo Kaxite Sealing Materials Co., Ltd. i dagfor en omfattende konsultasjon. Oppgi flensdimensjonene, driftsforholdene og prosessmediet, så vil ingeniørteamet vårt anbefale det optimale serrated pakningsmaterialet og -designet. Vi tilbyr gratis vareprøver, rask levering og et komplett utvalg av testrapporter.Be om en gratis prøve med serrated pakning og teknisk datablad nå fra Ningbo Kaxite Sealing Materials Co., Ltd. og opplev forskjellen i tetningsytelse.
