Hvordan aktiverer boltforspenning tetningsytelsen for ringleddpakningen?

I en høytrykksgassrørledning eller en hydrokrakker i raffineriet, må flensforbindelsene inneholde væsker ved trykk over 400 bar og temperaturer som går fra omgivelsestemperatur til over 500°C. Pakningen som utfører denne forseglingsfunksjonen er ikke et mykt, komprimerbart ark. Det er en solid metallring - en ringfugepakning - som tetter gjennom en mekanisme som er fundamentalt forskjellig fra en vanlig pakning. Ringskjøtepakningen er ikke avhengig av elastisiteten til et gummi- eller grafittmateriale. Den er avhengig av nøyaktig påføring av boltforspenning for å tvinge en metall-til-metall-kontakt mellom pakningen og flenssporet. Boltens forspenning er kraften som aktiverer pakningens tetningsytelse. Uten tilstrekkelig forspenning vil ikke ringfugepakningen tette. Med for stor forspenning kan flensen eller pakningen bli skadet. Boltens forspenning er den kritiske variabelen som bestemmer suksessen eller feilen til skjøten.

Spørsmålet om hvordan boltforspenning aktiverer ringleddpakningens tetningsytelse er et spørsmål om mekanikk og materialvitenskap. Boltforspenning skaper en sittespenning på pakningen, noe som får den til å tilpasse seg flenssporet. Pakningsmaterialet må ha riktig hardhet for å deformeres litt og fylle de mikroskopiske ujevnhetene i sporoverflaten. Flensen må være sterk nok til å tåle forbelastningen uten å gi etter. Og boltene må strammes i et kontrollert mønster for å sikre jevn lastfordeling rundt ringen. Denne artikkelen vil undersøke mekanikken til boltforspenning, utformingen av ringskjøtepakningen, rollen til pakningshardheten og de praktiske hensynene for å oppnå en pålitelig tetning. Vi vil også gi detaljerte spesifikasjoner for vårRingfugepakningerfra vår fabrikk på Ningbo Kaxite Sealing Materials Co., Ltd.

Innholdsfortegnelse

• 1. Hva er en ringfugepakning og hvordan tetter den?
• 2. Hvorfor er bolt forhåndslastet nøkkelen til aktivering av forsegling?
• 3. Hvordan påvirker pakningshardheten sitteytelsen?
• 4. Hva er rollen til flenssporet i tetting?
• 5. Hvordan beregnes og brukes boltforspenning?
• 6. Hva er nøkkelspesifikasjonene for ringleddpakninger?
• 7. Vanlige spørsmål (FAQ)
• 8. Konklusjon

1. Hva er en ringfugepakning og hvordan tetter den?

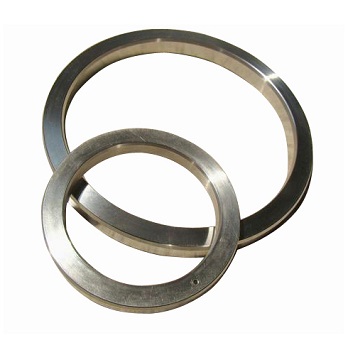

En ringfugepakning er et metallisk tetningselement som brukes i høytrykks- og høytemperaturflensskjøter. Den er vanligvis laget av en solid metallring med et ovalt eller åttekantet tverrsnitt. Pakningen er designet for å passe inn i et presisjonsbearbeidet spor på flensflaten. Når flensene er boltet sammen, komprimeres pakningen mellom de to sporene, og skaper en metall-til-metall-tetning. Tetningsmekanismen til en ringfugepakning er forskjellig fra den til en myk pakning. En myk pakning tetter ved å tilpasse seg flensoverflaten og fylle de mikroskopiske uregelmessighetene. En ringfugepakning tetter ved å deformere metallet litt og skape en linjekontakt med sporet. Kontaktspenningen ved kontaktlinjen er ekstremt høy, noe som skaper en tetning selv ved svært høye trykk. Tabellen nedenfor oppsummerer nøkkelegenskapene til en ringskjøtepakning.

Hos Kaxite produserer fabrikken vår ringfugepakninger i en rekke materialer og størrelser for å møte kravene til de mest krevende bruksområdene. Vi bruker presisjonsbearbeiding for å sikre at pakningsdimensjonene er nøyaktige og overflatefinishen er korrekt. Våre pakninger er sertifisert i henhold til API 6A og ASME B16.20 standarder, noe som sikrer at de oppfyller de høyeste nivåene av kvalitet og pålitelighet.

2. Hvorfor er bolt forhåndslastet nøkkelen til aktivering av forsegling?

Boltforspenning er spenningen som skapes i boltene når de trekkes til. Det er kraften som klemmer flensene sammen og komprimerer pakningen. Uten boltforspenning ville ikke flensene holdes sammen, og pakningen ville ikke bli komprimert. Boltens forspenning er det som aktiverer tetningsytelsen til ringskjøtepakningen. Når boltene er strammet, overføres forspenningskraften gjennom flensene til pakningen. Pakningen komprimeres mot sporet, og skaper en høyspenningskontakt som tetter skjøten. Mengden forspenning bestemmer setebelastningen på pakningen, som igjen bestemmer kvaliteten på tetningen. Hvis forspenningen er for lav, vil setespenningen være utilstrekkelig, og skjøten vil lekke. Hvis forspenningen er for høy, kan flensen eller pakningen gi etter, og også forårsake lekkasje. Boltens forspenning må beregnes nøye og kontrolleres for å sikre en pålitelig tetning. Tabellen nedenfor illustrerer forholdet mellom boltforspenning og pakningssetespenning.

På vår fabrikk gir vi våre kunder detaljerte bolteanbefalinger for våre ringskjøtepakninger. Vi spesifiserer nødvendig boltforspenning, tiltrekkingsmønsteret og smørekravene. Vårt ingeniørteam kan bistå med beregning av riktig forspenning for din spesifikke flens- og pakningskombinasjon. Vi tilbyr også teknisk støtte på stedet ved behov.

3. Hvordan påvirker pakningshardheten sitteytelsen?

Hardheten til ringfugepakningen er en kritisk faktor for tetningsytelsen. Pakningen må være myk nok til å deformeres litt under boltens forspenning, tilpasses flenssporet og skape en tetning. Den må imidlertid også være hard nok til å motstå ekstrudering og opprettholde formen under høyt trykk. Hardheten til pakningen bestemmes av materialet den er laget av. Mykt jern er det mykeste og mest brukte materialet. Den er egnet for applikasjoner med lavt trykk og lav temperatur. Karbonstål er hardere og brukes til høyere trykk. Rustfritt stål er enda hardere og gir korrosjonsbestandighet. Monel og Inconel brukes til de mest krevende bruksområdene, hvor det kreves høy styrke og korrosjonsbestandighet. Tabellen nedenfor oppsummerer hardheten og typiske bruksområder for vanlige ringfugepakningsmaterialer.

PåNingbo Kaxite Sealing Materials Co., Ltd., produserer vi ringfugepakninger i alle disse materialene. Vi tilbyr også en rekke hardhetsnivåer innenfor hvert materiale for å passe til forskjellige bruksområder. Vårt ingeniørteam kan hjelpe deg med å velge riktig materiale og hardhet for dine spesifikke krav.

4. Hva er rollen til flenssporet i tetting?

Flenssporet er det forsenkede området på flensflaten som ringskjøtepakningen er plassert i. Dimensjonene og overflatefinishen til sporet er avgjørende for tetningsytelsen til pakningen. Sporet må maskineres til nøyaktige toleranser for å sikre at pakningen sitter riktig og at kontaktspenningen er jevn. Sporvinkelen, spordybden og sporbredden påvirker alle tetningsytelsen. Overflatefinishen til sporet må være jevn nok til at pakningen kan deformeres og fylle de mikroskopiske uregelmessighetene, men ikke så glatt at pakningen ikke kan gripe overflaten. Tabellen nedenfor oppsummerer nøkkelsporparametrene for standard ringskjøtepakninger.

På fabrikken vår kan vi gi teknisk støtte på flensspordesign og maskinering. Vi tilbyr også en sporinspeksjonstjeneste for å verifisere at sporet oppfyller kravene i gjeldende standard. Dette er viktig fordi et slitt eller skadet spor kan hindre selv en ny pakning i å tette ordentlig.

5. Hvordan beregnes og brukes boltforspenning?

Beregningen av boltforspenning er et kritisk trinn i design og montering av en ringskjøtpakningsskjøt. Forspenningen må være tilstrekkelig til å skape den nødvendige setespenningen på pakningen, men ikke så høy at den gir etter for flensen eller boltene. Beregningen tar hensyn til pakningens festespenning, flensdimensjonene, boltstørrelsen og materialet, samt driftstrykk og temperatur. Forspenningen beregnes vanligvis ved å bruke ASME Boiler and Pressure Vessel Code eller tilsvarende standard. Når forspenningen er beregnet, må den påføres boltene på en kontrollert måte. Dette gjøres vanligvis ved hjelp av en momentnøkkel eller en hydraulisk strammer. Tiltrekkingsmønsteret må følges for å sikre jevn lastfordeling. Tabellen nedenfor oppsummerer de viktigste trinnene for å påføre boltforspenning.

Hos Ningbo Kaxite Sealing Materials Co., Ltd., gir vi kundene våre detaljerte bolteprosedyrer for våre ringskjøtepakninger. Vi tilbyr også opplæring og støtte på stedet for å sikre at forhåndsbelastningen påføres riktig. Vårt mål er å hjelpe våre kunder med å oppnå en pålitelig forsegling hver gang.

6. Hva er nøkkelspesifikasjonene for ringleddpakninger?

Nøkkelspesifikasjonene for en ringskjøtpakning inkluderer pakningsstørrelsen, trykkklassen, materialet, tverrsnittstypen og hardheten. Tabellen nedenfor gir et sammendrag av de typiske spesifikasjonene for våre ringleddpakninger.

På vår fabrikk produserer vi ringfugepakninger for å oppfylle disse spesifikasjonene og mer. Vi kan tilpasse pakningen for å passe spesifikke prosjektkrav, inkludert spesielle materialer, spesielle størrelser og spesielle tverrsnitt. Vårt ingeniørteam kan bistå med utvelgelsesprosessen og gi detaljerte tekniske data for prosjektet ditt.

7. Vanlige spørsmål (FAQ)

Spørsmål 1: Hva er den anbefalte boltforspenningen for en ringskjøtepakning?

Svar: Anbefalt boltforspenning avhenger av pakningsstørrelsen, trykkklassen, pakningsmaterialet og flensmaterialet. Den beregnes vanligvis ved å bruke ASME-kjele- og trykkbeholderkoden eller tilsvarende standard. Forspenningen må være tilstrekkelig til å skape den nødvendige setebelastningen på pakningen uten å gi etter for flensen eller boltene. Hos Ningbo Kaxite Sealing Materials Co., Ltd., gir vi detaljerte boltingsanbefalinger for hver av våre ringskjøtepakninger.

Spørsmål 2: Kan en ringfugepakning gjenbrukes?

Svar: Generelt bør en ringfugepakning ikke gjenbrukes. Når pakningen er komprimert, deformeres den plastisk for å tilpasse seg sporet. Denne deformasjonen er permanent, og pakningen vil ikke gå tilbake til sin opprinnelige form. Gjenbruk av en ringfugepakning kan føre til lekkasje fordi pakningen ikke vil tette ordentlig andre gang. Bransjestandarden er å bytte ut pakningen hver gang skjøten åpnes. Vår fabrikk anbefaler å bruke en ny pakning for hver montering.

Spørsmål 3: Hva er forskjellen mellom en oval og en åttekantet ringfugepakning?

Svar: Den ovale pakningen (R-type) har et avrundet tverrsnitt og brukes i standardapplikasjoner. Den åttekantede pakningen (RX-type) har et flatt tverrsnitt som gir en mer effektiv tetning ved høyere trykk. Den åttekantede pakningen krever en annen spordesign enn den ovale pakningen. Valget mellom de to avhenger av trykkklassen og flenssporet. Vårt ingeniørteam kan hjelpe deg med å velge riktig type for din applikasjon.

Spørsmål 4: Hvordan vet jeg om ringleddpakningen min lekker?

Svar: Tegnene på en lekkende ringfugepakning inkluderer synlig væske eller gass som renner ut fra skjøten, et fall i systemtrykket og tilstedeværelsen av en susende lyd. Ved mistanke om lekkasje bør skjøten trykkavlastes og inspiseres umiddelbart. Pakningen bør skiftes, og flenssporet bør inspiseres for skade. Lekkasjer kan være farlige, spesielt ved høytrykks- eller giftig drift, så de bør aldri ignoreres.

Spørsmål 5: Hva er det riktige strammemønsteret for en ringfugepakningsflens?

Svar: Riktig tiltrekkingsmønster er et stjernemønster, hvor boltene strammes i en kryssende sekvens. Boltene skal strammes i flere trinn, typisk 30 %, 60 % og 100 % av målmomentet. Dette sikrer at pakningen komprimeres jevnt og at flensene forblir parallelle. Etter den første tiltrekkingen bør momentet kontrolleres etter 24 timer for å kompensere for kryp og avspenning. Hos Ningbo Kaxite Sealing Materials Co., Ltd., gir vi detaljerte strammingsprosedyrer for våre ringskjøtepakninger.

8. Konklusjon

Boltforspenning er kraften som aktiverer tetningsytelsen til en ringskjøtepakning. Uten tilstrekkelig forspenning kan ikke pakningen deformeres og skape den høyspenningskontakten som er nødvendig for å tette høytrykks- og høytemperaturskjøter. Boltens forspenning må beregnes nøye, påføres og kontrolleres for å sikre en pålitelig tetning. Pakningsmaterialet, flenssporet og bolteprosedyren spiller alle en rolle i tetningsytelsen. Hos Ningbo Kaxite Sealing Materials Co., Ltd. har fabrikken vår ekspertise og erfaring til å produsere ringfugepakninger som oppfyller de mest krevende kravene. Vi bruker materialer av høy kvalitet, presisjonsmaskinering og strenge tester for å sikre at hver pakning vi produserer gir pålitelig ytelse. Vi tilbyr også omfattende teknisk støtte for å hjelpe våre kunder med å oppnå en vellykket forsegling.

Enten du designer et nytt høytrykkssystem eller vedlikeholder et eksisterende, inviterer vi deg til å kontakte vårt tekniske team for å diskutere dine behov. Vi kan gi produktspesifikasjoner, boltingsanbefalinger og støtte på stedet. Vår forpliktelse til kvalitet og kundetilfredshet har gjort oss til en pålitelig partner for forsegling av applikasjoner over hele verden.

Kontakt Ningbo Kaxite Sealing Materials Co., Ltd. i dagfor å diskutere dine krav til ringleddpakning og oppdage hvordan produktene våre kan sikre en pålitelig tetning i dine mest krevende bruksområder.
