På en offshore oljeplattform i Nordsjøen opererer en høytrykksgassledning ved 350 bar og 120°C. Flensene som forbinder rørseksjonene tettes medRingfugepakningerlaget av SS316L rustfritt stål. Disse pakningene må ikke bare tåle det ekstreme trykket og temperaturen til prosessvæsken, men også det nådeløse angrepet av saltspray, fuktighet og havets konstante bevegelse. En pakningsfeil her er ikke en mindre ulempe; det er en katastrofal hendelse som kan føre til brann, eksplosjon, miljøkatastrofer og tap av menneskeliv. Valget av pakningsmateriale er derfor en av de mest kritiske avgjørelsene innen offshore engineering. SS316L har dukket opp som det foretrukne materialet for ringfugepakninger i disse miljøene fordi det tilbyr en unik kombinasjon av korrosjonsmotstand, mekanisk styrke og termisk stabilitet som ingen andre materialer kan matche til en sammenlignbar pris.
Ringskjøtepakninger er metalliske tetninger som brukes i høytrykks- og høytemperaturapplikasjoner. De er designet for å passe inn i et spesialbearbeidet spor på flensflaten, og skaper en metall-til-metall-tetning når flensene er boltet sammen. Tetningsvirkningen er avhengig av deformasjonen av pakningsmaterialet inn i sporet, noe som skaper en tett, lekkasjesikker skjøt. Materialet til pakningen bestemmer dens evne til å motstå de korrosive og mekaniske påkjenningene til applikasjonen. SS316L, en lavkarbonversjon av standard 316 rustfritt stål, er spesielt godt egnet for marine og offshore miljøer på grunn av sin utmerkede motstand mot kloridgroper og sprekkkorrosjon. PåNingbo Kaxite Sealing Materials Co., Ltd., har fabrikken vår produsert ringfugepakninger fra SS316L og andre høyytelseslegeringer i over 15 år, og vi har foredlet materialvalg og produksjonsprosesser for å møte de mest krevende kravene til offshoreindustrien.
Det marine miljøet er et av de mest etsende naturlig forekommende miljøene på jorden. Sjøvann inneholder omtrent 3,5 % oppløste salter, først og fremst natriumklorid, sammen med mindre mengder magnesium-, kalsium- og kaliumsalter. Disse saltene gjør sjøvann til en utmerket elektrolytt, som akselererer elektrokjemiske korrosjonsprosesser. For metalliske komponenter skaper kombinasjonen av kloridioner, oppløst oksygen og fuktighet et nådeløst angrep som kan føre til at selv høykvalitetsmaterialer brytes ned over tid. I offshore-applikasjoner er utfordringene enda større. Atmosfæren er mettet med saltsprut, temperaturene svinger mellom tropisk varme og arktisk kulde, og de mekaniske påkjenningene er intense. Tabellen nedenfor oppsummerer de viktigste korrosjonsutfordringene i marine og offshore miljøer.
| Korrosjonsutfordring | Beskrivelse | Påvirkning på pakninger |
| Kloridpitting | Lokalisert angrep av kloridioner | Pinholes og overflatedegradering |
| Spaltekorrosjon | Angrep i stillestående områder | Nedbrytning ved tetningsflater |
| Galvanisk korrosjon | Ulike metaller i kontakt | Akselerert korrosjon av mindre edelt metall |
| Spenningskorrosjonssprekker | Korrosjon under strekkspenning | Plutselig sprekkdannelse og svikt |
| Erosjon Korrosjon | Høyhastighets væskestrøm | Mekanisk fjerning av beskyttende oksid |
Konsekvensene av korrosjon i ringfugepakninger er alvorlige. En korrodert pakning kan miste sin tetningskraft, noe som fører til lekkasjer. En sprukket pakning kan svikte katastrofalt. I en offshore olje- eller gassplattform kan en pakningslekkasje frigjøre brennbare hydrokarboner, noe som skaper fare for brann eller eksplosjon. I en marin rørledning kan en lekkasje forårsake miljøforurensning. I et avsaltingsanlegg kan en lekkasje kompromittere vannkvaliteten. Valget av et korrosjonsbestandig materiale som SS316L er derfor ikke bare en kvalitetspreferanse; det er et sikkerhetskrav. Vår fabrikk på Kaxite har lang erfaring med å levere ringfugepakninger for marine og offshore-applikasjoner, og vi forstår den kritiske viktigheten av materialvalg i disse miljøene.
Når du velger et materiale for ringfugepakninger i marine og offshore-miljøer, må ingeniører velge fra en rekke alternativer, inkludert karbonstål, rustfritt stål, dupleks rustfritt stål og eksotiske legeringer som Inconel og Monel. Hvert materiale har sin egen kombinasjon av korrosjonsmotstand, mekanisk styrke og pris. SS316L er ofte det foretrukne valget fordi det gir den beste balansen mellom ytelse og kostnad for mange marine applikasjoner. For å forstå hvorfor, er det nyttig å sammenligne SS316L med andre vanlige materialer. Tabellen nedenfor gir en sammenligning av nøkkelegenskapene til disse materialene.
| Materiale | Korrosjonsbestandighet i sjøvann | Mekanisk styrke | Koste | Typisk applikasjon |
| Karbonstål | Dårlig (krever belegg) | Høy | Lav | Ikke-kritiske, tørre applikasjoner |
| SS304 | Moderat (pitting i klorider) | Høy | Lav | Generelle formål, milde miljøer |
| SS316L | Utmerket (motstår kloridgroper) | Høy | Medium | Marine, offshore, kjemisk prosessering |
| Tosidig SS | Glimrende | Veldig høy | Høy | Høytrykk, høy temperatur marine |
| Inconel 625 | Glimrende | Veldig høy | Veldig høy | Ekstreme miljøer, sur gass |
| Monel 400 | Glimrende | Høy | Høy | Sjøvannsrør, varmevekslere |
Hovedfordelen med SS316L fremfor SS304 er molybdeninnholdet. SS316L inneholder 2-3 % molybden, noe som forbedrer motstanden mot grop- og sprekkkorrosjon betydelig i kloridholdige miljøer. SS304, som ikke inneholder molybden, er utsatt for groper i sjøvann, spesielt i stillestående områder hvor klorider kan konsentrere seg. Dupleks rustfritt stål gir enda høyere styrke og korrosjonsbestandighet, men det er dyrere og vanskeligere å bearbeide. Inconel og Monel tilbyr de høyeste nivåene av korrosjonsbestandighet, men kostnadene kan være uoverkommelige for mange bruksområder. SS316L tilbyr den beste kombinasjonen av korrosjonsmotstand, mekanisk styrke og kostnad for de fleste marine- og offshore-ringleddpakninger.
"L" i SS316L står for "low carbon." Standard SS316 har et maksimalt karboninnhold på 0,08 %, mens SS316L har et maksimalt karboninnhold på 0,03 %. Denne forskjellen kan virke liten, men den har en betydelig innvirkning på materialets ytelse ved sveising og høytemperaturapplikasjoner. Når austenittiske rustfrie stål som SS316 varmes opp til temperaturer mellom 425°C og 815°C, dannes kromkarbidutfellinger ved korngrensene. Denne prosessen er kjent som sensibilisering. Dannelsen av kromkarbider tømmer de omkringliggende områdene av krom, og reduserer deres korrosjonsmotstand. I et marint miljø er sensibiliserte områder svært utsatt for intergranulær korrosjon. Ved å redusere karboninnholdet minimerer SS316L dannelsen av kromkarbider, noe som gjør den motstandsdyktig mot sensibilisering og intergranulær korrosjon.
Det lave karboninnholdet til SS316L forbedrer også sveisbarheten. Når SS316 sveises, kan den varmepåvirkede sonen bli sensibilisert dersom karboninnholdet er for høyt. SS316L kan sveises uten varmebehandling etter sveising i de fleste bruksområder, fordi det lave karboninnholdet forhindrer sensibilisering. Dette er spesielt viktig for ringfugepakninger, som kan fremstilles ved sveising eller maskinering. Tabellen nedenfor oppsummerer de viktigste kjemiske og mekaniske egenskapene til SS316L.
| Eiendom | Spesifikasjon |
| Karbon (C) maks | 0,03 % |
| Krom (Cr) | 16–18 % |
| Nikkel (Ni) | 10–14 % |
| Molybden (Mo) | 2–3 % |
| Mangan (Mn) maks | 2,0 % |
| Silisium (Si) maks | 0,75 % |
| Fosfor (P) maks | 0,045 % |
| Svovel (S) maks | 0,030 % |
| Strekkstyrke | 485 - 690 MPa |
| Avkastningsstyrke (0,2 % offset) | 170 - 310 MPa |
| Forlengelse | 40 % min |
| Hardhet (Rockwell B) | 95 maks |
Hos Ningbo Kaxite Sealing Materials Co., Ltd., bruker fabrikken vår kun sertifisert SS316L-materiale fra anerkjente leverandører. Vi verifiserer den kjemiske sammensetningen og de mekaniske egenskapene til hvert parti materiale vi mottar. Vi utfører også intergranulær korrosjonstesting på våre ferdige pakninger for å sikre at de oppfyller kravene i ASTM A262 Practice E. Denne strenge kvalitetskontrollen sikrer at våre ringskjøtepakninger leverer pålitelig ytelse i de mest krevende marine- og offshoremiljøene.
Ytelsen til en ringfugepakning avhenger ikke bare av materialet, men også av geometrien. Pakningen er designet for å passe inn i et spor på flensflaten. Når flensene er boltet sammen, komprimeres pakningen, og materialet deformeres for å fylle sporet og skape en tetning. Formen på pakningen og sporet bestemmer tetningsmekanismen. Det finnes flere standard ringfugepakningsprofiler, hver med sine egne egenskaper. De vanligste er typene R, RX og BX. R-typen er en oval eller åttekantet ring som brukes i standardapplikasjoner. RX-typen er en modifisert oval ring som brukes i applikasjoner med høyere trykk. BX-typen er en sekskantet ring som brukes i høytrykks- og høytemperaturapplikasjoner. Tabellen nedenfor oppsummerer de viktigste egenskapene til disse profilene.
| Profil | Form | Trykkvurdering | Typisk applikasjon |
| R | Oval eller åttekantet | Opp til 10 000 psi | Generelle formål, brønnhoder |
| RX | Modifisert Oval | Opp til 15 000 psi | Høyere trykk, sur service |

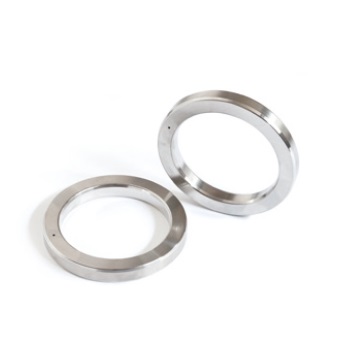

| BX | Sekskantet | Opp til 20 000 psi | Høyt trykk, høy temperatur |
Valget av profil avhenger av trykket, temperaturen og typen av væsken som forsegles. R-typen er den vanligste og passer for et bredt spekter av bruksområder. RX-typen brukes i applikasjoner med høyere trykk og har en litt annen geometri som forbedrer tetningsytelsen. BX-typen brukes i de mest krevende bruksområdene og er designet for å gi en pålitelig tetning ved trykk opp til 20 000 psi. Hos Ningbo Kaxite Sealing Materials Co., Ltd. produserer fabrikken vår ringfugepakninger i alle disse profilene, i en rekke størrelser for å passe standard flensspesifikasjoner.
Tabellen nedenfor gir de viktigste ytelsesspesifikasjonene for våre SS316L ringskjøtepakninger. Disse spesifikasjonene er basert på standardtesting og er gitt som en referanse for ingeniører og innkjøpsspesialister.
| Parameter | Spesifikasjon | Teststandard |
| Materialee | SS316L (UNS S31603) | ASTM A182, ASTM A479 |
| Hardhet | ≤ 160 HBW | ASTM E10 |
| Strekkstyrke | ≥ 485 MPa | ASTM E8 |
| Yield Styrke | ≥ 170 MPa | ASTM E8 |
| Forlengelse | ≥ 40 % | ASTM E8 |
| Intergranulær korrosjon | Pass | ASTM A262 Praksis E |
| Maks driftstemperatur | 800°C (kontinuerlig) | — |
| Maks driftstrykk | 20 000 psi (avhengig av profil) | — |
| Overflatefinish | Ra 1,6 µm maks | — |
| Standard størrelser | R, RX, BX-profiler per API 6A | API 6A |
På vår fabrikk produserer vi ringfugepakninger for å oppfylle disse spesifikasjonene og mer. Vi kan også produsere spesialtilpassede pakninger for spesielle bruksområder. Vår kvalitetskontrollprosess inkluderer dimensjonal inspeksjon, materialsertifisering og ytelsestesting. Vi gir et samsvarssertifikat ved hver bestilling, som dokumenterer materialsammensetning, mekaniske egenskaper og testresultater. Dette nivået av dokumentasjon er avgjørende for offshore-applikasjoner, der sporbarhet og kvalitetssikring er avgjørende.
Spørsmål 1: Hva er forskjellen mellom SS316 og SS316L ringleddpakninger?
Svar: Den primære forskjellen er karboninnholdet. SS316 har et maksimalt karboninnhold på 0,08 %, mens SS316L har et maksimalt karboninnhold på 0,03 %. Det lavere karboninnholdet til SS316L gjør den motstandsdyktig mot sensibilisering og intergranulær korrosjon, noe som er viktig i sveisede og høytemperaturapplikasjoner. For marine og offshore miljøer er SS316L generelt foretrukket på grunn av sin overlegne korrosjonsbestandighet.
Spørsmål 2: Kan SS316L ringfugepakninger brukes i surgasstjeneste?
Svar: SS316L anbefales ikke for surgass (H2S-holdige miljøer) fordi den er utsatt for sulfidspenningssprekker. For bruk med sur gass kreves vanligvis et hardere materiale som Inconel 625 eller dupleks rustfritt stål. Valget av pakningsmaterialet bør være basert på den spesifikke sammensetningen og forholdene til prosessvæsken. Vårt tekniske team kan gi råd om det beste materialet for din søknad.
Spørsmål 3: Hva er den maksimale temperaturen som SS316L ringfugepakninger tåler?
Svar: SS316L ringskjøtepakninger tåler kontinuerlige driftstemperaturer opp til 800°C. Ved temperaturer over 425°C kan imidlertid materialet være utsatt for sensibilisering hvis det ikke er ordentlig stabilisert. For høytemperaturapplikasjoner er det viktig å verifisere at materialet er skikkelig varmebehandlet og testet for intergranulær korrosjonsbestandighet. Vår fabrikk gir sertifisering av intergranulær korrosjonstesting for alle høytemperaturpakninger.
Spørsmål 4: Hvordan velger jeg riktig ringleddpakningsprofil for applikasjonen min?
Svar: Valget av profil avhenger av trykket, temperaturen og væskens natur. R-typen er egnet for generell bruk opp til 10 000 psi. RX-typen brukes for høyere trykk opp til 15 000 psi. BX-typen brukes til de mest krevende applikasjonene opp til 20 000 psi. Flensspesifikasjonen vil også diktere den nødvendige profilen. Vårt tekniske team kan hjelpe deg med å velge riktig profil for din spesifikke applikasjon.
Spørsmål 5: Hvilken dokumentasjon følger med SS316L ringskjøtepakninger?
Svar: Vi gir et samsvarssertifikat ved hver bestilling, som dokumenterer materialsammensetning, mekaniske egenskaper og testresultater. Dette inkluderer kjemisk analyse, strekktestresultater, hardhetstestresultater og intergranulære korrosjonstestresultater. Vi tilbyr også dimensjonale inspeksjonsrapporter og et materialsporbarhetssertifikat. Denne dokumentasjonen er avgjørende for kvalitetssikring og overholdelse av regelverk i marine og offshore-applikasjoner.
SS316L ringfugepakninger er det ideelle valget for marine og offshore-applikasjoner fordi de tilbyr en unik kombinasjon av korrosjonsmotstand, mekanisk styrke og termisk stabilitet. Molybdeninnholdet i SS316L gir utmerket motstand mot kloridgroper og sprekkkorrosjon, mens det lave karboninnholdet forhindrer sensibilisering og intergranulær korrosjon. Materialet kan maskineres til en rekke profiler for å møte trykk- og temperaturkravene til applikasjonen. Og den kan sertifiseres for å oppfylle de strengeste kvalitetsstandardene. Hos Ningbo Kaxite Sealing Materials Co., Ltd., har fabrikken vår ekspertise og utstyr til å produsere SS316L ringskjøtepakninger som oppfyller de mest krevende kravene til offshoreindustrien.
Enten du designer en ny offshoreplattform eller vedlikeholder en eksisterende, inviterer vi deg til å kontakte vårt tekniske team for å diskutere dine pakningskrav. Vi kan gi detaljerte produktspesifikasjoner, materialsertifiseringer og applikasjonsstøtte. Vår forpliktelse til kvalitet og kundetilfredshet har gjort oss til en pålitelig partner for forseglingsløsninger over hele verden.
Kontakt Ningbo Kaxite Sealing Materials Co., Ltd. i dagfor å diskutere dine krav til ringskjøtepakninger og oppdage hvordan våre SS316L-pakninger kan møte utfordringene til marine- og offshoreapplikasjoner.
