Hvordan reduserer ringleddpakning uplanlagt vedlikehold og produksjonstap?

I den petrokjemiske industrien kan en enkelt flenslekkasje på en høytrykks hydrocracker utløse en nødstans som koster oppover $500 000 per dag i tapt produksjon. I et kraftverk kan en damplekkasje ved en turbininnløpsflens fremtvinge et tvungen brudd som varer i flere dager. Dette er ikke sjeldne hendelser. De er den direkte konsekvensen av tetningsfeil, og de representerer en av de viktigste kildene til uplanlagt vedlikehold og produksjonstap i tungindustrien. Komponenten i sentrum av denne utfordringen er pakningen. Og blant pakninger har ett design vist seg å være eksepsjonelt effektivt for å forhindre disse kostbare feilene: Ring Joint Gasket.

Ringskjøtepakningen er et metallisk tetningselement som brukes i høytrykks- og høytemperaturapplikasjoner der pålitelighet ikke er omsettelig. I motsetning til myke pakninger, som er avhengige av komprimerbarhet for å skape en tetning, skaper Ring Joint Gasket en tetning gjennom en presis metall-til-metall-kontakt mellom pakningen og sporet i flensflatene. Denne utformingen gir en tetning som er motstandsdyktig mot utblåsning, svært motstandsdyktig mot termisk sykling og i stand til å motstå trykk som vil ødelegge andre typer pakninger. Resultatet er en dramatisk reduksjon i uplanlagt vedlikehold og produksjonstap. Denne artikkelen vil forklare hvordan ringfugepakningen oppnår dette, og undersøker design, materialer, installasjon og ytelse i de mest krevende industrielle miljøene. Hos Ningbo Kaxite Sealing Materials Co., Ltd., har fabrikken vår produsertRingfugepakningeri over to tiår, og vi har sett på egen hånd hvordan den riktige pakningen kan forvandle påliteligheten til et anlegg.

Innholdsfortegnelse

• 1. Hva er en ringfugepakning og hvorfor er den annerledes?
• 2. Hvordan forhindrer metall-til-metall-tetningen utblåsning og lekkasje?
• 3. Hvilken rolle spiller materialer for å redusere vedlikehold?
• 4. Hvordan sikrer riktig installasjon langsiktig pålitelighet?
• 5. Hva er den totale eierkostnaden for en ringfugepakning?
• 6. Vanlige spørsmål (FAQ)
• 7. Konklusjon

1. Hva er en ringfugepakning og hvorfor er den annerledes?

En ringfugepakning er en solid metalltetningsring som er maskinert til nøyaktige dimensjoner og designet for å passe inn i et tilsvarende spor maskinert inn i flensflatene. Pakningen er typisk oval eller åttekantet i tverrsnitt, og den er tilgjengelig i en rekke standardstørrelser definert av API 6A og ASME B16.20. Når flensboltene er strammet, komprimeres pakningen mellom de to sporflatene. Metallet deformeres litt, og skaper en tett linjekontaktforsegling. Dette er fundamentalt forskjellig fra en myk pakning, som er avhengig av materialets komprimerbarhet for å fylle ufullkommenhetene i flensoverflaten. Ringskjøtepakningen er avhengig av den nøyaktige geometrien til sporet og pakningen for å skape en tetning som er både robust og pålitelig.

Den viktigste fordelen med Ring Joint Pakning er dens motstand mot utblåsning. I en myk pakning er tetningselementet begrenset mellom flensflatene, men det er ikke mekanisk låst på plass. Hvis det indre trykket overstiger boltenes kompresjonskraft, kan pakningen skyves ut av skjøten - et fenomen kjent som utblåsning. Dette er en katastrofal svikt som frigjør prosessvæsken og kan forårsake skade eller død. Ringskjøtepakningen kan ikke blåse ut fordi den er mekanisk fanget i sporet. Sporet fungerer som et inneslutningsbeholder, og pakningen komprimeres inne i den. Selv om boltbelastningen går tapt, forblir pakningen på plass, og opprettholder en tetning. Dette er en kritisk sikkerhetsfunksjon i høytrykksapplikasjoner.

Tabellen nedenfor sammenligner designfunksjonene og ytelsesegenskapene til ringleddpakninger og myke pakninger.

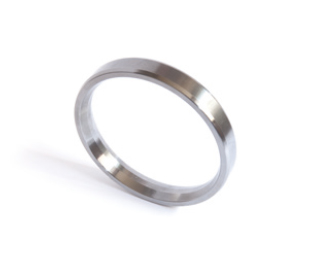

Utformingen av ringfugepakningen er standardisert for å sikre utskiftbarhet. De vanligste stilene er R-typen (oval eller åttekantet), RX-typen (for høyere trykk) og BX-typen (for ekstremt høye trykk). Hver stil har en spesifikk sporgeometri og trykkklassifisering. PåNingbo Kaxite Sealing Materials Co., Ltd., produserer vi alle tre stilene i en rekke materialer for å møte kravene til forskjellige bruksområder.

2. Hvordan forhindrer metall-til-metall-tetningen utblåsning og lekkasje?

Metall-til-metall-tetningen til en ringfugepakning er nøkkelen til dens evne til å forhindre utblåsning og lekkasje. Når flensboltene er strammet, komprimeres pakningen mot sporflatene. Den første kontakten er en linjekontakt - den buede overflaten av pakningen møter den flate overflaten av sporet. Når boltbelastningen øker, deformeres metallet ved kontaktlinjen plastisk, og skaper et bredere kontaktområde. Denne deformasjonen er begrenset til et veldig lite område, og det skaper en tetning som er både tett og spenstig. Forseglingen er tett fordi metall-til-metall-kontakten eliminerer de mikroskopiske hullene som ville tillate væske å unnslippe. Den er spenstig fordi den elastiske deformasjonen av pakningen og flensen gjør at skjøten kan ta opp små bevegelser uten å miste kontakten.

Geometrien til sporet er avgjørende for ytelsen til tetningen. Sporet er maskinert til en presis vinkel (typisk 23° for R-pakninger) og dybde. Når pakningen er komprimert, tvinger kilevirkningen til sporet pakningsmaterialet til tett kontakt med sporflatene. Dette skaper en tetning som blir tettere når trykket øker. Dette er kjent som en trykkaktivert tetning. Jo høyere indre trykk, jo mer presses pakningen mot sporflatene, og jo tettere blir tetningen. Dette er det motsatte av en myk pakning, som kan presses ut av skjøten ved høyt trykk. Tabellen nedenfor viser forholdet mellom internt trykk og tetningskraft for en ringskjøtepakning.

Den trykkaktiverte tetningen er det som gjør ringfugepakningen så effektiv til å forhindre utblåsning. Selv om boltbelastningen reduseres på grunn av termisk ekspansjon eller avslapning, fortsetter det indre trykket å aktivere tetningen. Dette er en kritisk sikkerhetsfunksjon i høytrykksapplikasjoner. På fabrikken vår tester vi hver batch med ringfugepakninger for å verifisere deres trykkaktiverte tetningsytelse. Vi bruker en hydraulisk testrigg som påfører innvendig trykk på en testflens og måler lekkasjehastigheten. Våre pakninger oppnår konsekvent lekkasjerater som er godt under de tillatte grensene for API 6A og ASME B16.20.

3. Hvilken rolle spiller materialer for å redusere vedlikehold?

Materialeet som en ringfugepakning er laget av, bestemmer dens evne til å motstå de korrosive og termiske forholdene i applikasjonen. En pakning laget av feil materiale vil svikte for tidlig, noe som fører til uplanlagt vedlikehold og produksjonstap. De vanligste materialene for ringfugepakninger er mykt jern, lavkarbonstål, rustfritt stål (304, 316, 321) og eksotiske legeringer som Inconel, Monel og Hastelloy. Hvert materiale har et spesifikt område av temperatur og korrosjonsbestandighet. Valg av materiale må være basert på prosessvæsken, driftstemperaturen og nødvendig levetid.

Mykt jern er det mest økonomiske materialet og er egnet for lavtemperatur, ikke-korrosive applikasjoner. Lavkarbonstål brukes til litt mer krevende bruksområder. Rustfritt stål 304 og 316 er arbeidshestene i industrien, og tilbyr god korrosjonsbestandighet og høy temperaturstyrke. Rustfritt stål 321 er stabilisert med titan for å forhindre intergranulær korrosjon ved høye temperaturer. Inconel og Monel brukes i de mest aggressive miljøene, for eksempel de som inneholder klorider eller høytemperaturdamp. Tabellen nedenfor gir en veiledning til temperatur- og korrosjonsgrensene for vanlige ringfugepakningsmaterialer.

Valg av riktig materiale er en kritisk ingeniørbeslutning. En pakning som ikke er motstandsdyktig mot prosessvæsken vil korrodere, miste sin tetningsevne og potensielt forurense prosessen. En pakning som ikke er klassifisert for driftstemperaturen vil myke eller krype, miste forspenningen og tillate lekkasje. Hos Kaxite jobber vi tett med kundene våre for å velge det optimale materialet for hver applikasjon. Vi opprettholder en omfattende database over materialkompatibilitet og kan gi spesifikke anbefalinger basert på prosessforholdene. Denne tjenesten er en av måtene vi hjelper våre kunder med å redusere uplanlagt vedlikehold og produksjonstap.

4. Hvordan sikrer riktig installasjon langsiktig pålitelighet?

Den mest holdbare ringfugepakningen i verden vil svikte hvis den ikke er riktig installert. Installasjon er en kritisk faktor for påliteligheten til tetningen. De vanligste installasjonsfeilene er: gjenbruk av en pakning som allerede er komprimert, skade på pakningen under håndtering, unnlatelse av å rengjøre sporet og påføring av ujevnt boltemoment. Hver av disse feilene kan føre til for tidlig feil. Riktig installasjon er en systematisk prosess som må følges nøye.

Det første trinnet er å inspisere pakningen og sporet. Pakningen må være fri for defekter som riper, bulker eller korrosjon. Sporet må være rent, tørt og fritt for rusk eller gammelt pakningsmateriale. Eventuelle skader på sporet vil bli overført til pakningen, og forhindrer en skikkelig tetning. Det andre trinnet er å installere pakningen i sporet. Pakningen bør håndteres med forsiktighet for å unngå skade. Den skal plasseres i sporet og kontrolleres for å sikre at den sitter riktig. Det tredje trinnet er å justere flensene. Flensene må være parallelle og justert innenfor spesifiserte toleranser. Feiljustering vil føre til ujevn belastning av pakningen og kan føre til lekkasje.

Det fjerde trinnet er å stramme boltene. Dette må gjøres i et stjerne- eller kryssmønster, i flere omganger, for å sikre jevn lasting. Det endelige boltmomentet skal være i henhold til flensprodusentens spesifikasjoner. Det er viktig å bruke en kalibrert momentnøkkel. Tabellen nedenfor gir en oppsummering av installasjonstrinnene og de viktigste punktene du bør sjekke.

På vår fabrikk gir vi detaljerte installasjonsinstruksjoner med hver ringskjøtepakning vi sender. Vi tilbyr også installasjonsopplæring på stedet for våre kunder. Vårt tekniske team er tilgjengelig for å hjelpe med eventuelle spørsmål om installasjon. Ved å følge disse prosedyrene kan våre kunder sikre at deres Ring Joint Pakninger leverer den langsiktige påliteligheten som er avgjørende for å redusere uplanlagt vedlikehold og produksjonstap.

5. Hva er den totale eierkostnaden for en ringfugepakning?

De totale eierkostnadene (TCO) for en ringskjøtepakning inkluderer den opprinnelige kjøpsprisen, installasjonskostnaden, vedlikeholdskostnaden og feilkostnaden. Mens den opprinnelige kjøpsprisen for en ringfugepakning er høyere enn for en myk pakning, er TCO ofte lavere fordi ringleddpakningen varer lenger og svikter sjeldnere. En enkelt svikt i en myk pakning kan koste hundretusenvis av dollar i tapt produksjon, mens en ringfugepakning kan forhindre den feilen. Tabellen nedenfor gir en sammenligning av TCO for en ringfugepakning og en myk pakning over en 10-årsperiode.

Tabellen viser at TCO for ringfugepakningen er betydelig lavere enn for den myke pakningen, til tross for den høyere opprinnelige kjøpesummen. Besparelsene kommer fra redusert antall utskiftninger, lavere installasjonsarbeid og eliminering av feilkostnader. Dette er det økonomiske argumentet for å bruke ringfugepakninger i høytrykks- og høytemperaturapplikasjoner. Kostnaden for en enkelt feil oppveier langt kostnadene for selve pakningen. Hos Ningbo Kaxite Sealing Materials Co., Ltd. hjelper vi kundene våre med å beregne TCO for tetningsløsningene deres. Vi mener at Ring Joint Pakning er den mest kostnadseffektive løsningen for krevende bruksområder.

6. Vanlige spørsmål (FAQ)

Spørsmål 1: Kan en ringfugepakning gjenbrukes etter at den har blitt komprimert?

Svar: Nei, en ringfugepakning skal ikke gjenbrukes. Når pakningen er komprimert, har den gjennomgått plastisk deformasjon og har herdet. Gjenbruk av det vil ikke gi en pålitelig forsegling. Pakningen bør skiftes hver gang flensen åpnes. Dette er en kritisk sikkerhetspraksis. Hos Ningbo Kaxite Sealing Materials Co., Ltd. anbefaler vi at kundene våre har et tilstrekkelig lager av reservepakninger for å sikre at de ikke blir fristet til å gjenbruke en pakning i en nødssituasjon.

Spørsmål 2: Hvordan velger jeg riktig materiale for en ringfugepakning?

Svar: Valget av materiale avhenger av prosessvæsken, driftstemperaturen og nødvendig korrosjonsmotstand. For lavtemperatur, ikke-korrosive applikasjoner er mykt jern eller lavkarbonstål tilstrekkelig. For de fleste raffineri- og petrokjemiske bruksområder anbefales rustfritt stål 304 eller 316. For bruk med høy temperatur eller sterkt etsende kan det være nødvendig med eksotiske legeringer som Inconel eller Monel. Vårt tekniske team kan gi spesifikke anbefalinger basert på dine prosessforhold.

Spørsmål 3: Hva er forskjellen mellom en R-type, RX-type og BX-type ringfugepakning?

Svar: R-typen er standard ovale eller åttekantede pakning som brukes i de fleste bruksområder. RX-typen har en modifisert geometri som gir en mer effektiv tetning ved høyere trykk. BX-typen er designet for ekstremt høye trykk og har en trykkaktivert design. Hver type har en spesifikk sporgeometri og trykkklassifisering. Vår fabrikk produserer alle tre typene, og vi kan hjelpe deg med å velge den riktige for din applikasjon.

Spørsmål 4: Hvordan kan jeg finne ut om en ringfugepakning har blitt skadet?

Svar: En skadet ringskjøtepakning kan ha synlige riper, bulker eller korrosjon. Det kan også være deformert ut av runde eller ha et flatt tverrsnitt. Hvis noen av disse tegnene er tilstede, bør pakningen ikke brukes. Selv en liten defekt kan hindre pakningen i å tette ordentlig. Inspiser alltid pakningen nøye før installasjon.

Spørsmål 5: Hva er maksimumstrykket for en ringskjøtepakning?

Svar: Maksimumstrykket for en ringfugepakning avhenger av type og materiale. R-type pakninger er vanligvis vurdert til 5000 psi (345 bar). RX-pakninger er vurdert til 10 000 psi (690 bar). BX-pakninger er vurdert til 15 000 psi (1 034 bar) eller høyere. Den faktiske trykkklassifiseringen avhenger også av flensklassifiseringen og boltbelastningen. Vår fabrikk kan gi spesifikke trykkklassifiseringer for hver pakningstype og materiale.

7. Konklusjon

Ringskjøtepakningen er en kritisk komponent i arbeidet med å redusere uplanlagt vedlikehold og produksjonstap i høytrykks industrielle systemer. Metall-til-metall-tetning, trykkaktivert design og motstand mot utblåsning gjør den til den mest pålitelige tetningsløsningen for krevende bruksområder. Ved å velge riktig materiale, installere pakningen riktig og følge et forebyggende vedlikeholdsprogram, kan anleggsoperatører praktisk talt eliminere pakningsrelaterte feil. Resultatet er høyere oppetid, lavere vedlikeholdskostnader og et tryggere arbeidsmiljø.

Hos Ningbo Kaxite Sealing Materials Co., Ltd., har fabrikken vår produsert ringfugepakninger i over to tiår. Vi tilbyr et komplett utvalg standard- og spesialpakninger i en rekke materialer. Vårt tekniske team er tilgjengelig for å hjelpe med materialvalg, installasjonstrening og feilanalyse. Vi er forpliktet til å hjelpe våre kunder med å oppnå det høyeste nivået av pålitelighet og sikkerhet i deres operasjoner.

Kontakt Ningbo Kaxite Sealing Materials Co., Ltd. i dagfor å lære mer om våre ringskjøtepakninger og hvordan de kan redusere uplanlagt vedlikehold og produksjonstap.
