I det enorme og varierte landskapet med industriell tetning er det få produkter som har demonstrert holdbarheten til den myke jernringskjøtpakningen. Mens eksotiske legeringer, avanserte polymerer og komposittmaterialer har dukket opp i løpet av tiårene, er den myke jernringskjøtpakningen fortsatt en god løsning for ingeniører og vedlikeholdsfagfolk på tvers av utallige bransjer. Dens fortsatte popularitet er ikke et spørsmål om treghet eller mangel på innovasjon; det er et vitnesbyrd om en unik kombinasjon av egenskaper som gjør den usedvanlig godt egnet for et bredt spekter av generelle industrielle bruksområder.
Den varige appellen til den myke jernringskjøtpakningen ligger i dens enkelhet og effektivitet. DeRingfugepakninger et metallisk tetningselement, typisk åttekantet eller ovalt i tverrsnitt, designet for å brukes i flensforbindelser med matchende spor. Når den komprimeres, deformeres den myke jernringpakningen plastisk, og skaper en tett metall-til-metall-tetning. Denne designen har blitt bevist over mer enn et århundre med bruk i damp-, vann-, gass- og oljetjenester. Dens popularitet er bygget på et grunnlag av pålitelighet, allsidighet og kostnadseffektivitet. Denne artikkelen gir en omfattende teknisk analyse av den myke jernringskjøtpakningen, undersøker dens materialegenskaper, tetningsmekanismer, bruksområde og årsakene til at den fortsatt er et foretrukket valg for ingeniører i generelle industrielle omgivelser. Vi vil også diskutere de spesifikke tekniske parameterne som definerer ytelsen og utvalgskriteriene som sikrer effektiv anvendelse.

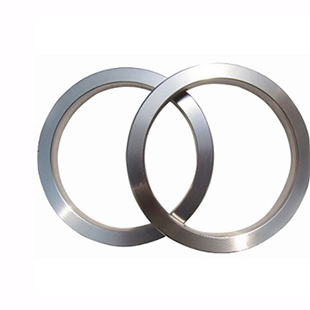

For å forstå hvorfor den myke jernringskjøtpakningen fortsatt er populær, må vi først forstå dens grunnleggende design og tetningsprinsipp. Ringskjøtepakningen er et presisjonsmaskinert metallisk tetningselement, typisk med et åttekantet eller ovalt tverrsnitt. Den brukes sammen med flenser som har et matchende spor, kjent som en ringskjøtflens (RTJ-flens). Designet er standardisert under ASME B16.20 og API 6A, som definerer dimensjoner, materialer og testkrav for ringskjøtepakninger.
Tetningsmekanismen til Ring Joint Gasket er basert på prinsippet om plastisk deformasjon. Når flensboltene er strammet, komprimeres pakningen inn i flenssporet. Det myke jernmaterialet, som er relativt mykt og formbart, deformeres plastisk og flyter for å fylle de små uregelmessighetene i sporflatene. Denne deformasjonen skaper en svært effektiv metall-til-metall-tetning, med pakningsmaterialet tilpasset sporprofilen. Den resulterende forseglingen er i stand til å motstå høye trykk og temperaturer. Nøkkelen er mykheten til jernmaterialet, som gjør at det deformeres uten å sprekke, og hardheten til flensmaterialet, som gir en stiv motoverflate som pakningen presses mot.
Ringskjøtepakningen gir flere iboende fordeler. For det første gir metall-til-metall-tetningen en svært lav lekkasjehastighet, noe som gjør den egnet for bruksområder der lekkasje er uakseptabel. For det andre er designet svært motstandsdyktig mot utblåsning, da pakningen er mekanisk låst i sporet. For det tredje er designet relativt enkelt å installere og vedlikeholde, med standard momentverdier for bolttiltrekking. Geometrien til pakningen, enten den er åttekantet eller oval, påvirker tetningstrykkfordelingen. Den åttekantede utformingen gir en mer positiv tetningslinje, mens den ovale utformingen ofte brukes i eldre eller lavere trykkapplikasjoner. PåNingbo Kaxite Sealing Materials Co., Ltd.,vi produserer ringskjøtepakninger i både åttekantede og ovale design, og bruker myke jernmaterialer av høy kvalitet for å sikre pålitelig tetningsytelse i en rekke industrielle bruksområder.
Følgende tabell oppsummerer de viktigste designfunksjonene og tetningsprinsippene til RTJ-pakningen i mykt jern.
| Trekk | Beskrivelse | Fordel |
| Pakningsform | Åttekantet eller ovalt tverrsnitt | Gir en definert tetningslinje; forbedrer tetningskraftkonsentrasjonen |
| Pakningsmateriale | Mykt jern (lavkarbonstål, 0,05-0,15 % C) | Tillater plastisk deformasjon for å fylle overflateuregelmessigheter; gir høy tetningseffektivitet |
| Tetningsmekanisme | Metall-til-metall-kontakt gjennom plastisk deformasjon | Skaper en lekkasjetett forsegling, motstandsdyktig mot utblåsing |
| Flensspor | Standard ringskjøtspor (ASME B16.20) | Sikrer kompatibilitet med standard RTJ-flenser |
| Boltbelastning | Påføres gjennom flensbolter for å komprimere pakningen | Skaper forseglingskraften; letter deformasjon og tetting |
Enkelheten til Ring Joint Gasket-designen, kombinert med dens robuste tetningsevne, har gjort den til et pålitelig valg i flere tiår. Den fortsatte bruken er et bevis på effektiviteten til denne tekniske løsningen, som har blitt foredlet gjennom mange år med praktisk anvendelse. Det myke jernmaterialet, med sine spesifikke materialegenskaper, er sentralt for denne suksessen.
Materialegenskapene til mykt jern er nøkkelen til dets effektivitet som et ringfugepakningsmateriale. Begrepet "mykt jern" i denne sammenhengen refererer til et lavkarbonstål, typisk med et karboninnhold på 0,05 % til 0,15 %. Dette lave karboninnholdet gir materialet dets karakteristiske mykhet og duktilitet. De spesifikke egenskapene som gjør den egnet for ringfugepakninger er dens lave hardhet, høye duktilitet, moderate strekkfasthet og gode korrosjonsmotstand.
Mykt jern kjennetegnes ved sin lave hardhet, typisk i området 90-120 på Brinells hardhetsskala (HB). Denne mykheten gjør at pakningen deformeres plastisk under den påførte boltbelastningen, noe som gjør at den kan tilpasse seg flenssporoverflaten og skape en lekkasjetett forsegling. Duktiliteten til materialet sikrer at det vil deformeres uten å sprekke eller sprekke. Strekkstyrken til mykt jern er moderat, vanligvis fra 350 til 450 MPa. Dette gir tilstrekkelig styrke til å motstå ekstruderingskreftene som kan oppstå under høytrykksdrift. Dens korrosjonsmotstand er generelt tilstrekkelig for de fleste industrielle væsker, selv om den ikke er egnet for svært korrosive miljøer.
I sammenheng med ringfugepakninger er de spesifikke materialegenskapene definert av standarder, slik som ASME B16.20. Standarden spesifiserer akseptabel sammensetning og hardhet for myke jernpakninger, noe som sikrer at materialet er konsistent og pålitelig. Materialet må være fritt for defekter som lamineringer, sprekker eller inneslutninger som kan kompromittere forseglingen. Hos Kaxite henter og inspiserer vi nøye våre myke jernmaterialer for å sikre at de oppfyller de strenge kravene i disse standardene. Våre kvalitetskontrollprosesser inkluderer hardhetstesting, strekktesting og visuell inspeksjon for å bekrefte at materialet er egnet for den tiltenkte bruken.
Tabellen nedenfor oppsummerer de viktigste materialegenskapene til mykt jern som brukes i ringfugepakninger.
| Eiendom | Typisk verdi | Betydning |
| Karboninnhold | 0,05–0,15 % | Bestemmer mykhet og duktilitet |
| Hardhet (Brinell HB) | 90 - 120 | Tillater plastisk deformasjon; sikrer forsegling |
| Yield Styrke | 200 - 280 MPa | Minimumsbelastning som kreves for deformasjon |
| Strekkstyrke | 350 - 450 MPa | Motstår ekstrudering og opprettholder strukturell integritet |
| Forlengelse | 25–35 % | Indikerer duktilitet; evne til å deformere uten å sprekke |
| Korrosjonsmotstand | Moderat | Tilstrekkelig for generelle industrielle applikasjoner |
Valget av mykt jern som pakningsmateriale er et bevisst ingeniørvalg. Kombinasjonen av egenskaper - mykhet, duktilitet og moderat styrke - gjør det til et effektivt tetningsmateriale for et bredt spekter av generelle industrielle bruksområder. Materialets evne til å tilpasse seg sporoverflaten er sentral for effektiviteten, og motstanden mot ekstrudering sikrer at tetningen forblir intakt under trykk. Denne balansen av egenskaper har vist seg effektiv over mange tiår med bruk, noe som gjør den til et pålitelig og pålitelig valg.
Ytelsen til ringfugepakninger av mykt jern i generelle industrielle applikasjoner er preget av flere nøkkelegenskaper. Disse inkluderer forseglingspålitelighet, motstand mot trykk og temperatur, enkel installasjon og kompatibilitet med et bredt spekter av væsker. Disse ytelsesegenskapene er hovedårsakene til at pakningen fortsatt er populær blant ingeniører og vedlikeholdsfagfolk.
Tetningspålitelighet er uten tvil den viktigste ytelsesegenskapen. Den myke jernpakningens evne til å deformere plastisk og tilpasse seg flenssporet skaper en svært effektiv tetning. Denne tetningen er motstandsdyktig mot utblåsning, selv under høytrykksforhold, og er i stand til å opprettholde en lav lekkasjehastighet over lengre perioder. Metall-til-metall-tetningen er også robust og motstandsdyktig mot tretthet, noe som gjør den egnet for applikasjoner med termisk sykling. Det myke jernmaterialet i seg selv er motstandsdyktig mot kjemisk angrep fra mange vanlige industrielle væsker.
En annen viktig ytelsesegenskap er motstanden mot trykk og temperatur. Ringskjøtpakninger av mykt jern kan brukes ved trykk opp til 2500 psi og temperaturer opp til 550°C (1000°F), avhengig av bruken. Dette brede driftsspekteret gjør dem egnet for et bredt spekter av industrielle tjenester. Materialets styrke og motstand mot kryp er avgjørende for å opprettholde tetningen ved høye temperaturer og trykk. Pakningens evne til å opprettholde sin integritet under disse forholdene er avgjørende for langsiktig pålitelighet.
Enkel installasjon er en annen faktor som bidrar til populariteten. Ringskjøtepakningen er relativt enkel å installere, med standard dreiemomentverdier for bolttiltrekking. Pakningen settes inn i flenssporet, og boltene strammes til spesifisert moment. Installasjonsprosessen er enkel og krever ikke spesialiserte verktøy eller ferdigheter. Denne enkle installasjonen reduserer arbeidstiden og potensialet for installasjonsfeil.
Kompatibilitet med et bredt spekter av væsker er en annen viktig fordel. Mykt jern er kompatibelt med et bredt spekter av industrielle væsker, inkludert damp, vann, olje, naturgass og mange kjemikalier. Denne allsidigheten gjør den til et praktisk valg for mange bruksområder, siden den kan brukes i en rekke tjenester uten å kreve forskjellige pakningsmaterialer. Dette er spesielt gunstig for anlegg med flere tjenester og begrenset lager av forskjellige pakningstyper.
Følgende tabell oppsummerer de viktigste ytelsesegenskapene til ringleddpakninger av mykt jern.
| Ytelseskarakteristikk | Beskrivelse | Industriell applikasjonsfordel |
| Forseglingspålitelighet | Plastisk deformasjon skaper effektiv metall-til-metall-tetning | Lave lekkasjer, pålitelig tetning |
| Trykkmotstand | Kan tette ved trykk opp til 2500 psi | Egnet for høytrykksapplikasjoner |
| Temperaturmotstand | Kan tette ved temperaturer opp til 550°C | Egnet for høytemperaturapplikasjoner |
| Enkel installasjon | Enkel installasjon med standard dreiemomentverdier | Reduserer arbeidstid og potensielle feil |
| Væskekompatibilitet | Kompatibel med et bredt spekter av industrielle væsker | Allsidig og praktisk for mange bruksområder |
| Varighet | Motstandsdyktig mot tretthet og termisk sykling | Lang levetid og redusert vedlikehold |
Disse ytelsesegenskapene, kombinert med dens kostnadseffektivitet, gjør den myke jernringskjøtepakningen til et populært valg for generell industriell bruk. Dens pålitelighet og allsidighet sikrer at den vil forbli en pålitelig løsning for forseglingsapplikasjoner i overskuelig fremtid.
Den myke jernringskjøtepakningen brukes i et bredt spekter av generelle industrielle applikasjoner, på tvers av mange forskjellige bransjer. Dens allsidighet er en nøkkelfaktor for dens varige popularitet. Pakningen er ofte funnet i olje- og gassindustrien, hvor den brukes i ventiler, flenser og rørsystemer. Det brukes også i den petrokjemiske industrien, i raffinerier og i kjemiske anlegg. I kraftproduksjonsindustrien brukes det i dampsystemer, kjeler og turbiner. Pakningen brukes også i vann- og avløpsrenseindustrien, samt i gruve- og byggesektoren. Dens evne til å gi en pålitelig forsegling i et bredt spekter av tjenester er en stor fordel.
I olje- og gasssektoren brukes ringfugepakningen av mykt jern ofte i brønnhodeutstyr, juletrær og strømningsledninger. Dens evne til å tåle høye trykk og temperaturer gjør den egnet for disse krevende bruksområdene. I den petrokjemiske industrien brukes den i flensforbindelser i prosessanlegg, hvor den skal tette mot en lang rekke kjemikalier og prosessvæsker. Dens allsidighet betyr at den kan brukes med en rekke flensmaterialer og flensdesign.
I kraftproduksjonsindustrien brukes den myke jernringskjøtepakningen i høytemperaturdampsystemer, hvor dens evne til å motstå termisk syklus er kritisk. Den brukes også i kjølevannssystemer og andre hjelpetjenester. Dens pålitelighet og lange levetid gjør den til en kostnadseffektiv løsning for disse krevende bruksområdene. I vann- og avløpsindustrien brukes pakningen i rørledninger og renseanlegg, hvor motstanden mot korrosjon og dens enkle installasjon er verdifull.
Tabellen nedenfor gir eksempler på de spesifikke bruksområdene for ringfugepakninger av mykt jern på tvers av ulike bransjer.
| Industri | Typiske applikasjoner | Hvorfor Soft Iron RTJ er egnet |
| Olje og gass | Brønnhodeutstyr, ventiler, strømningsledninger, flenser | Høy trykk- og temperaturmotstand, pålitelig forsegling |
| Petrokjemisk | Prosessanlegg, reaktorer, varmevekslere | Allsidighet i kjemisk motstand, høytrykksevne |
| Kraftproduksjon | Dampsystemer, kjeler, turbiner, kjølesystemer | Høy temperatur evne, termisk syklus motstand |
| Vann og avløpsvann | Rørledninger, renseanlegg, pumpestasjoner | Korrosjonsbestandighet, enkel installasjon |
| Gruvedrift og konstruksjon | Slurry rørledninger, utstyrsflenser | Holdbarhet, kostnadseffektivitet |
Hos Ningbo Kaxite Sealing Materials Co., Ltd. produserer vi ringfugepakninger av mykt jern for et bredt spekter av industrier. Vår fabrikk er utstyrt med presisjonsmaskinering og inspeksjonsutstyr for å sikre at våre ringskjøtepakninger oppfyller de høyeste kvalitetsstandardene. Vi forstår at hver bransje har sine egne spesifikke krav, og vi tilbyr en rekke ringfugepakninger for å møte disse behovene. Vår forpliktelse til kvalitet og pålitelighet har gjort oss til en pålitelig leverandør til mange ledende industribedrifter. Den utbredte bruken av myke jernringskjøtpakninger på tvers av disse forskjellige bransjene er et bevis på deres utprøvde ytelse og pålitelighet.
De tekniske spesifikasjonene og kvalitetsparametrene for ringfugepakninger av mykt jern er definert av flere internasjonale standarder. Den viktigste av disse er ASME B16.20, som dekker metalliske pakninger for rørflenser. Denne standarden spesifiserer dimensjoner, materialer og testkrav for ringskjøtepakninger. Overholdelse av denne standarden er avgjørende for å sikre at pakningen er kompatibel med flensen og gir den nødvendige tetningsytelsen. Andre relevante standarder inkluderer API 6A (for brønnhodeutstyr) og DIN 2696 (europeisk standard).
De viktigste tekniske spesifikasjonene for en ringfugepakning av mykt jern inkluderer pakningsdimensjonene, hardheten, overflatefinishen og materialsammensetningen. Pakningsdimensjonene er definert av flensstørrelsen, trykkklassen og pakningstypen (åttekantet eller ovalt). Dimensjonene er nøyaktig kontrollert for å sikre riktig passform i flenssporet. Hardheten til den myke jernpakningen må være innenfor et spesifisert område for å sikre riktig deformasjon og tetning. Overflatefinishen til pakningen er også kritisk for forseglingen, siden den må være jevn nok til å gi en god forsegling, men med en kontrollert ruhet for å lette den første monteringen.
Følgende tabell oppsummerer de viktigste tekniske spesifikasjonene og kvalitetsparametrene for en typisk myk jernringskjøtepakning.
| Parameter | Spesifikasjon | Akseptkriterier |
| Standard | ASME B16.20 | Samsvar med standard dimensjoner og materialer |
| Pakningsstil | Åttekantet eller ovalt | Spesifisert av flensdesign og applikasjon |
| Materiale | Mykt jern (lavkarbonstål) | 0,05-0,15 % Karboninnhold |
| Hardhet (Brinell HB) | 90-120 HB | Sikrer riktig deformasjon og tetning |
| Overflatefinish (Ra) | 1,6-3,2 μm | Gir jevn tetningsoverflate |
| Pakningsdimensjoner | Per ASME B16.20 | Nøyaktige dimensjoner sikrer riktig passform i flenssporet |
| Visuell inspeksjon | Ingen defekter (sprekker, lamineringer, inneslutninger) | Sikrer materiell integritet |
| Samsvarssertifikat | Følger med hver bestilling | Dokumenterer samsvar med spesifikasjoner og kvalitetsstandarder |
Hos Ningbo Kaxite Sealing Materials Co., Ltd., inspiserer vi strengt våre ringfugepakninger av mykt jern for å sikre at de oppfyller disse spesifikasjonene. Vår kvalitetskontrollprosess inkluderer materialverifisering, hardhetstesting, dimensjonal inspeksjon og visuell inspeksjon. Vi gir også et sertifikat for samsvar med hver ordre, som dokumenterer kvaliteten på pakningene. Denne forpliktelsen til kvalitet sikrer at våre ringfugepakninger yter pålitelig i de mest krevende industrielle bruksområdene.
Spørsmål 1: Hva er forskjellen mellom åttekantede og ovale ringleddpakninger?
Svar: Den primære forskjellen mellom åttekantede og ovale ringfugepakninger er tverrsnittsformen. Den åttekantede pakningen har en flat topp- og bunnflate med vinklede sider, mens den ovale pakningen har et avrundet tverrsnitt. Den åttekantede utformingen gir en mer positiv tetningslinje og krever lavere boltbelastning for tetting, mens den ovale utformingen ofte brukes i eldre eller lavere trykkapplikasjoner. Begge designene er definert av ASME B16.20 og brukes ofte i industrielle applikasjoner. Hos Ningbo Kaxite Sealing Materials Co., Ltd. produserer vi begge typer ringfugepakninger for å møte de spesifikke kravene til våre kunder.
Spørsmål 2: Hva er temperatur- og trykkområdet for myke jernringskjøtpakninger?
Svar: Ringfugepakninger av mykt jern kan brukes ved temperaturer opp til 550°C (1000°F) og trykk opp til 2500 psi, avhengig av den spesifikke applikasjonen og flensdesign. Temperatur- og trykkgrensene er definert av industristandarder som ASME B16.5 og B16.34. De faktiske grensene avhenger av materialet som brukes og utformingen av flensen. For applikasjoner som krever høyere temperaturer eller trykk, kan andre materialer som rustfritt stål eller legeringsmaterialer være mer passende.
Spørsmål 3: Er myke jernringskjøtpakninger egnet for bruk i korrosive miljøer?
Svar: Ringfugepakninger av mykt jern anbefales ikke for sterkt korrosive miljøer, da materialet er utsatt for korrosjon. For applikasjoner som involverer etsende kjemikalier, sure eller alkaliske løsninger, eller saltvann, foretrekkes et mer korrosjonsbestandig materiale som rustfritt stål, Inconel eller Monel. Hos Ningbo Kaxite Sealing Materials Co., Ltd., tilbyr vi ringfugepakninger i en rekke materialer som passer til forskjellige bruksområder.
Spørsmål 4: Hvordan finner jeg riktig størrelse på en ringfugepakning for flensen min?
Svar: Riktig størrelse på en ringskjøtepakning bestemmes av flensstørrelsen og trykkklassen, som definert i ASME B16.5 eller andre gjeldende standarder. Pakningsstørrelsen identifiseres vanligvis av den nominelle rørstørrelsen (NPS) og trykkklassen (f.eks. Klasse 150, 300, 600, etc.). Pakningen må også passe til flenssporets størrelse og form. Konsultasjon av den relevante standarden eller flensprodusentens spesifikasjoner er den anbefalte måten å identifisere riktig størrelse.
Spørsmål 5: Hva er forventet levetid for en myk jernringskjøtepakning?
Svar: Den forventede levetiden til en ringfugepakning av mykt jern avhenger av bruksforholdene, inkludert temperatur, trykk og væskens korrosive natur. Under normale driftsforhold og med riktig installasjon, kan en ringfugepakning i mykt jern gi pålitelig service i mange år, ofte over levetiden til selve utstyret. Pakningens levetid er vanligvis begrenset av effektene av termisk syklus og korrosjon, men med riktig vedlikehold og periodisk inspeksjon kan pakningen brukes i lengre perioder.
Den myke jernringskjøtepakningen fortsetter å være et populært valg for generell industriell bruk fordi den tilbyr en unik kombinasjon av tetningspålitelighet, allsidighet og kostnadseffektivitet. Den enkle, men effektive designen, basert på plastisk deformasjon av det myke jernmaterialet, skaper en pålitelig metall-til-metall-tetning som tåler høye trykk og temperaturer. Pakningens kompatibilitet med et bredt spekter av industrielle væsker og dens enkle installasjon gjør den til et praktisk valg for mange bruksområder. Dens dokumenterte merittliste for pålitelig ytelse har gjort den til en pålitelig løsning på tvers av olje og gass, petrokjemi, kraftproduksjon, vannbehandling og annen industri.
De tekniske spesifikasjonene og kvalitetsparametrene definert av industristandarder sikrer konsistensen og påliteligheten til ringfugepakninger av myk jern. Ved å følge disse standardene og opprettholde streng kvalitetskontroll, sikrer produsenter som Ningbo Kaxite Sealing Materials Co., Ltd. at deres pakninger oppfyller de høyeste nivåene av ytelse og sikkerhet. Den varige populariteten til den myke jernringskjøtepakningen er et bevis på dens pålitelighet og effektivitet, og den vil fortsette å være en verdifull tetningsløsning i årene som kommer.
Kontakt Ningbo Kaxite Sealing Materials Co., Ltd. i dagfor å diskutere dine krav til ringskjøtpakning og lære hvordan produktene våre kan gi pålitelig tetting for dine industrielle bruksområder.
