Gå gjennom et hvilket som helst kjemisk prosessanlegg, og du vil finne et komplekst nettverk av rør, kar og varmevekslere, alle sammen med flensforbindelser. Disse forbindelsene er de potensielle svake punktene, og de er avhengige av en ydmyk, men likevel kritisk komponent: pakningen. I flere tiår var industristandarden ofte spiralviklede pakninger eller til og med enkle ikke-asbestplatematerialer. Det er imidlertid et grunnleggende skifte på gang.Korrugerte metallpakninger(CMGs) er raskt i ferd med å bli standarden for kritiske tetningsapplikasjoner, og med god grunn. De tilbyr en unik kombinasjon av spenst, temperaturmotstand og forseglingspålitelighet som er uovertruffen av mange tradisjonelle alternativer. Hos Ningbo Kaxite Sealing Materials Co., Ltd., har fabrikken vår vært i forkant av denne revolusjonen, og har produsert høyytelses korrugerte metallpakninger som løser de mest utfordrende tetningsproblemene i kjemiske anlegg, raffinerier og petrokjemiske anlegg over hele verden.
Den økende preferansen for korrugerte metallpakninger er ikke bare en trend; det er et logisk svar på de økende kravene til moderne kjemisk prosessering. Anlegg opererer ved høyere trykk og temperaturer for å forbedre effektiviteten. De håndterer mer aggressive og giftige medier, der lekkasjer ikke bare er kostbare, men potensielt katastrofale. Miljø- og sikkerhetsforskriftene skjerpes, og krever utslipp som er praktisk talt null. I dette utfordrende landskapet skiller Corrugated Metal Gasket seg ut. Dens unike korrugerte profil gir eksepsjonell tilbakefjæring og spenst, og kompenserer for de uunngåelige termiske og trykksvingninger i en prosess. Denne motstandskraften sikrer en tett forsegling på lang sikt, reduserer flyktige utslipp og eliminerer behovet for konstant re-moment. I denne artikkelen vil vi utforske ingeniørprinsippene, materialvitenskapen og praktiske anvendelser som gjør korrugerte metallpakninger til det foretrukne valget for den kjemiske industrien, og vi vil gi en detaljert, teknisk titt på spesifikasjonene og beste praksis for deres bruk.
I den kjemiske prosessverdenen er "steady state" en myte. Virkelig virksomhet er preget av termisk ekspansjon og sammentrekning, trykkstøt og vibrasjoner. Disse sykliske påkjenningene er hovedfienden til en pålitelig flenstetning. Tradisjonelle flate pakninger, som ikke-asbestplater, kan ta et permanent "sett" under innledende boltbelastning. Dette betyr at de mister sin spenst og elastisitet over tid. Når flensen opplever en termisk syklus, kan ekspansjonen komprimere pakningen ytterligere, og når den avkjøles, kan ikke pakningen springe tilbake for å opprettholde tilstrekkelig tetningstrykk. Dette tapet av boltlast fører til lekkasjer. En korrugert metallpakning er fundamentalt annerledes. Kjernen er en tynn, korrugert metallprofil som fungerer som en serie fjærer. Når den er komprimert, svikter den ikke plastisk på samme måte; den beholder betydelig elastisk energi.
For å visualisere dette, se for deg forskjellen mellom et flatt ark med papp og en bølgepappeske. Det flate arket bretter seg og krøller lett, og mister sin styrke. Den korrugerte boksen er imidlertid stiv og kan springe tilbake. Det samme prinsippet gjelder for pakninger. Den korrugerte profilen i våre korrugerte metallpakninger gir høy grad av fleksibilitet og gjenvinning. En fersk studie utført av et ledende europeisk forseglingsinstitutt målte "krypavslapping" til forskjellige pakningstyper. Krypeavslapping er tap av stress på bolten over tid. Etter 1000 timer ved 300°C hadde en standard komprimert fiberpakning mistet over 60 % av den opprinnelige spenningen. En fleksibel grafittpakning tapte omtrent 35%. Våre korrugerte metallpakninger mistet derimot mindre enn 15 % av den opprinnelige spenningen. Denne eksepsjonelle oppbevaringen av boltbelastningen betyr at flensen forblir forseglet lenger, selv når systemet gjennomgår alvorlige termiske og trykksykler.
Denne motstandskraften handler ikke bare om forsegling; det handler også om sikkerhet og kostnader. I mange prosesser kan det være vanskelig å oppdage en liten lekkasje, noe som krever dyrt gassdeteksjonsutstyr. Når en lekkasje oppdages, må anlegget ofte stenges for å etterstramme eller skifte ut pakningen. For et kjemisk anlegg kan en nedstengning koste titusenvis av dollar i timen i tapt produksjon. Ved å opprettholde en forsegling på lang sikt, reduserer korrugerte metallpakninger frekvensen av disse kostbare og forstyrrende inngrepene. "Fjær-tilbake"-karakteristikken til den korrugerte kjernen sikrer at pakningen kan romme differensialbevegelsen mellom flensene, beskytter tetningen og forhindrer flyktige utslipp. Denne påliteligheten er kjernegrunnen til at vedlikeholdsledere i økende grad spesifiserer korrugerte metallpakninger for sine mest kritiske og utfordrende bruksområder.
Et av de mest utfordrende forseglingsscenariene i kjemisk prosessering er en lavtrykksflens med stor diameter. Tenk på en manway for lagringstanken, en kanal med stor diameter eller et varmevekslerdeksel. Disse flensene er ofte vanskelige å tette fordi de har et veldig stort overflateareal, men kun en begrenset boltkraft kan påføres uten å forvrenge selve flensen. I tillegg er flensflatene i disse applikasjonene ofte skadet, groper eller feiljustert på grunn av tidligere pakningsendringer eller rett og slett på grunn av størrelsen på strukturen. En tradisjonell flat pakning krever et veldig høyt overflatetrykk for å skape en tetning, men på en stor flens er det nesten umulig å oppnå dette jevne trykket.

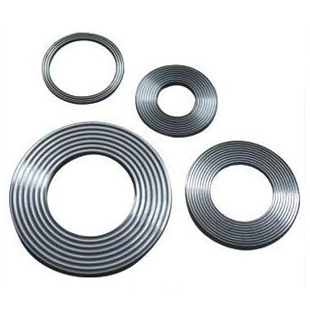

Det er her geniet av Corrugated Metal Gasket-designet skinner. Det korrugerte mønsteret skaper en serie svært konsentrerte tetningslinjer. I stedet for å kreve et høyt gjennomsnittstrykk over hele pakningsflaten, fokuserer den den tilgjengelige boltbelastningen på disse smale kontaktsonene. Dette betyr at en korrugert metallpakning kan oppnå en lekkasjetett forsegling selv med relativt lav boltbelastning. Evnen til å tilpasse seg overflateuregelmessigheter er en annen kritisk fordel. Den korrugerte kjernen fungerer som en fleksibel membran som kan komprimere og tilpasse seg overflatefeil, noe som er avgjørende når du tetter store, noen ganger skjeve, flenser. Standard flate pakninger kan ganske enkelt ikke bygge bro over disse hullene og ufullkommenhetene uten omfattende reparasjoner på flensflaten, en kostbar og tidkrevende prosess.
Denne ytelsesfordelen oversetter direkte til reelle kostnadsbesparelser. Tidligere, hvis en tank med stor diameter lekket, var løsningen ofte å isolere tanken, tømme den og få en sveiser til å reparere flensflaten, eller å bruke en tilpasset maskineringsprosess. Dette krevde ofte uker med forberedelser og betydelige kostnader. Med korrugerte metallpakninger løses mange av disse problemene på pakningsnivå. Vår fabrikk,Ningbo Kaxite Sealing Materials Co., Ltd., produserer korrugerte metallpakninger i størrelser opp til flere meter i diameter, for trykk så lave som noen få millibar, og for vakuumforhold. Pakningens evne til å gi en pålitelig tetning under så lave boltbelastninger, kombinert med dens toleranse for overflatefeil, gjør den til den beste løsningen for disse problematiske, storskala applikasjonene. Denne egenskapen gjør at anlegg kan unngå kostbar nedetid og flensreparasjoner, holde driften i gang og redusere vedlikeholdsbudsjetter.
Å velge riktig korrugert metallpakning for en spesifikk kjemisk behandlingsapplikasjon krever en klar forståelse av driftsforholdene og pakningens tekniske spesifikasjoner. En mismatch kan føre til for tidlig feil, lekkasjer og potensielle farer. Tabellen nedenfor gir en detaljert spesifikasjonsguide for vårt standardutvalg av korrugerte metallpakninger, og fremhever den tekniske begrunnelsen bak hver parameter. For komplekse applikasjoner tilbyr vi imidlertid en fullstendig tilpasset ingeniørtjeneste for å designe en pakning som passer perfekt til flensen din.
| Parameter | Standard spesifikasjon | Teknisk begrunnelse og applikasjonseffekt |
| Kjernemateriale | SS304, SS316, SS316L, titan | Bestemmer korrosjonsmotstand og temperaturevne. SS316L er vanlig for de fleste kjemiske tjenester. Titan for sterk korrosjon og motstand mot høye temperaturer. |
| Kjernetykkelse (mm) | 0,20 - 0,40 | Tykkere kjerner (0,30-0,40 mm) gir større spenst og foretrekkes for lavtrykksflenser med stor diameter. Tynnere kjerner (0,20 mm) er for høytrykkssystemer som krever minimal avslapning. |
| Korrugeringsstigning (mm) | 2,5 - 4,0 | Pitch er avstanden mellom bølgetoppene. En tettere stigning (2,5 mm) skaper flere tetningslinjer, bedre for applikasjoner med lav boltbelastning. En bredere stigning (4,0 mm) er for høytrykksapplikasjoner. |
| Korrugeringshøyde (mm) | 0,8 - 1,5 | Bestemmer kompressibiliteten og tilbakefjæringen. Høyere høyder gir mer flensbevegelse og bedre overflatekonformitet. |
| Tetningselementmateriale | Fleksibel grafitt, PTFE, glimmer | Fleksibel grafitt er den vanligste, og gir utmerket temperatur- og kjemisk motstand. PTFE er for aggressive kjemikalier ved lavere temperaturer. Glimmer er for ultrahøye temperaturer. |
| Tetningselementtetthet (g/cm³) | 1,0 - 1,2 (grafitt) | Høyere tetthet reduserer porøsitet og kryp, men kan være vanskeligere å komprimere. En standardtetthet er en god balanse. |
| Maksimal designtemperatur (°C) | Opptil 650°C (med glimmer) | Dette er den kritiske grensen. Overskridelse kan føre til at kjernen eller tetningselementet degraderes, noe som fører til tetningssvikt. |
| Maksimalt designtrykk (bar) | Opp til 250 bar | Bestemmer minimum boltbelastning og nødvendig pakningsstyrke. Høyere trykk krever en tykkere eller sterkere kjerne. |
| Anbefalt pakningsspenning (N/mm²) | 50 - 150 | Dette er trykkspenningen som trengs for å oppnå en tetning. For lavt, og flensen vil lekke; for høyt, og det kan skade pakningen eller flensen. |
| Lekkasjefrekvens (ASTM F37) | < 0,001 ml/min | Dette er tetningsytelsesmålingen, som indikerer pakningens evne til å forhindre flyktige utslipp. |
Når du velger en korrugert metallpakning, handler det ikke bare om de individuelle materialspesifikasjonene; det handler om å forstå samspillet mellom pakningen og flensen. Boltbelastningen må være tilstrekkelig til å komprimere pakningen og generere nødvendig tetningsspenning, men ikke så høy at den knuser kjernen. Flensoverflaten og parallelliteten spiller også en avgjørende rolle. Vi anbefaler en flensoverflate på Ra 3,2 til 6,3 µm for optimal tetning. Hos Kaxite bruker vårt tekniske team avansert Finite Element Analysis (FEA) for å simulere pakningens oppførsel under spesifikke boltbelastninger og -trykk. Dette lar oss anbefale den optimale pakningsdesignen og en kontrollert dreiemomentprosedyre, som sikrer en pålitelig og lekkasjefri tilkobling som oppfyller de strengeste utslippsstandardene.
Den kjemiske industrien er utrolig mangfoldig, og håndterer alt fra godartede hydrokarboner til aggressive syrer, etsende stoffer og løsemidler. Det er ingen enkelt "universell" pakning som tåler alle kjemiske miljøer. Den sanne styrken til den korrugerte metallpakningen ligger i dens tilpassbarhet. Ved å nøye velge kjernemetallet og beleggmaterialet (eller tetningselementet), kan pakningen konstrueres nøyaktig for de spesifikke media og driftsforhold. Denne fleksibiliteten er grunnen til at de i økende grad spesifiseres over standard spiralviklede pakninger, som har et mer begrenset utvalg av konstruksjonsalternativer. Hos Ningbo Kaxite Sealing Materials Co., Ltd. produserer vi korrugerte metallpakninger med et bredt spekter av materialkombinasjoner for å møte de strenge kravene til den kjemiske, petrokjemiske og farmasøytiske industrien.
Kjernemetallet gir den strukturelle styrke og spenst. For generell kjemisk service er SS316L et allsidig valg, som gir god motstand mot et bredt spekter av medier og driftstemperaturer. For mer etsende miljøer, for eksempel de som involverer klorider eller syrer, anbefales høyere legeringer som Hastelloy C276 eller Inconel 625. For applikasjoner med ekstremt høy temperatur, som i raffineriovner, brukes titan eller nikkelbaserte legeringer. Fabrikken vår har et omfattende lager av disse spesialmetallene, noe som muliggjør rask produksjon. Valget av tetningselementet er like kritisk. Det vanligste valget er fleksibel grafitt, som gir utmerket varmebestandighet (opptil 650°C) og kjemisk kompatibilitet med de fleste hydrokarboner og damp. Grafitt er imidlertid ikke egnet for sterkt oksiderende syrer, da det kan oksidere og miste sine tetningsegenskaper. I disse tilfellene bruker vi et overflatemateriale av PTFE eller dets modifiserte former, som er kjemisk inerte.
Vi tilbyr også innovative design, for eksempel en "Dual Sealing Layer"-konstruksjon. Dette innebærer bruk av to forskjellige forseglingselementer – for eksempel et indre lag av grafitt for primær forsegling og en ytre ring av PTFE for beskyttelse mot medier som kan angripe grafitt. En annen avansert design er inkluderingen av en indre og ytre støttering. En indre ring hindrer pakningen i å kollapse innover under trykk (spesielt viktig ved høye trykk), mens en ytre ring gir korrosjonsbeskyttelse og hjelper med sentrering. Dette tilpasningsnivået er grunnen til at korrugerte metallpakninger er i ferd med å bli standarden for sikkerhetskritiske og høyverdiapplikasjoner. Et eksempel: en stor farmasøytisk produsent slet med forurensningsproblemer i en vannkrets med høy renhet på grunn av ekstraherbare materialer fra standardpakninger. Fabrikken vår designet en korrugert metallpakning med en solid PTFE-overflate og en SS316L-kjerne som eliminerte alle uttrekkbare materialer, og gir en ren, ren forsegling. Denne typen skreddersydde løsning er bare mulig med den fleksible designplattformen til en korrugert metallpakning.
Spørsmål 1: Hvordan skiller en korrugert metallpakning seg fra en spiralviklet pakning når det gjelder ytelse?
Svar: Den primære forskjellen ligger i kjernedesignet. En spiralviklet pakning bruker en spiralviklet V-formet metallstrimmel med et fyllstoff. De er utmerket for mange bruksområder, men kan være utsatt for å "blåse ut" hvis fyllstoffet er skadet. En korrugert metallpakning bruker en solid, kontinuerlig korrugert metallkjerne, som gir en mer robust, stiv struktur. Denne designen gir overlegen utblåsningsmotstand og er mer motstandsdyktig mot alvorlig termisk sykling. Mens spiralviklede pakninger er et godt valg for generelle formål, er korrugerte metallpakninger vanligvis foretrukket for lavtrykksflenser med stor diameter, og for bruksområder der skade på flensflaten eller feiljustering er et problem.
Spørsmål 2: Kan en korrugert metallpakning brukes på en flens med en veldig ru overflate?
Svar: Ja, dette er en av deres primære fordeler. Den korrugerte profilen fungerer som en serie fleksible fjærer som kan komprimeres og tilpasse seg overflateuregelmessigheter. Det myke forseglingselementet (grafitt eller PTFE) fyller de mikroskopiske hullene og skaper en forsegling. Dette gjør dem ideelle for reparasjon av gamle, korroderte flenser uten bekostning av ny overflate. Vi anbefaler imidlertid alltid en rimelig jevn og flat flensflate for å oppnå optimal tetning. For ekstremt grove flenser kan det være nødvendig med et tykkere tetningselement eller en overflate med høyere tetthet. Vårt tekniske team kan gi råd om den beste løsningen for din spesifikke tilstand.
Spørsmål 3: Hvilket dreiemoment skal jeg bruke når jeg bolter en korrugert metallpakning?
Svar: Det er ingen enkelt dreiemomentverdi. Det avhenger av pakningsstørrelsen, boltstørrelsen, flensklassifiseringen og pakningsmaterialet. Målet er å oppnå anbefalt pakningsspenning (typisk 50-150 N/mm² for korrugerte metallpakninger) uten å knuse kjernen. Vi gir en detaljert momentprosedyre med hver pakning vi leverer, som beregnes basert på din spesifikke flensdesign. Denne prosedyren vil spesifisere dreiemomentet i ft-lbs eller Nm, tiltrekkingssekvensen og antall passeringer. Det er viktig å følge denne prosedyren for å oppnå en lekkasjefri forsegling og forhindre skade. Overskrid aldri det anbefalte dreiemomentet.
Spørsmål 4: Er korrugerte metallpakninger egnet for vakuumservice?
Svar: Ja, absolutt. Korrugerte metallpakninger er utmerket for vakuumapplikasjoner, inkludert høyvakuum. Deres stive kjerne hindrer dem i å bli trukket inn i flensgapet, i motsetning til noen mykere platepakninger. Den korrugerte utformingen gir også en positiv tetning selv under undertrykk. Vi anbefaler et design med en indre støttering for å forhindre innover kollaps og et tetningselement med høy tetthet for å minimere utgassing. Vår fabrikk ved Ningbo Kaxite Sealing Materials Co., Ltd. har levert korrugerte metallpakninger for en rekke vakuumapplikasjoner, inkludert i farmasøytisk og halvlederindustri.
Spørsmål 5: Hvordan oppbevarer jeg korrugerte metallpakninger for å sikre deres integritet før installasjon?
Svar: Korrugerte metallpakninger bør oppbevares i et rent, tørt og kjølig miljø. De må beskyttes mot fuktighet, smuss og ekstreme temperaturer. Den originale emballasjen (ofte en forseglet plastpose med avfukter) bør holdes intakt frem til installasjon for å forhindre rust eller forurensning. De bør oppbevares flatt for å forhindre forvrengning, og de bør ikke stables med andre tunge gjenstander oppå dem. Fabrikken vår gir detaljerte lagringsinstruksjoner med hver forsendelse for å sikre at pakningene kommer til stedet i perfekt stand.
Fra å tåle de mest brutale varme- og trykksyklusene til å forsegle problematiske flenser med stor diameter og tilby uovertruffen materialfleksibilitet, har Corrugated Metal Gasket vist seg å være den overlegne tetningsløsningen for den moderne kjemiske prosessindustrien. Den unike konstruksjonen gir et nivå av pålitelighet, sikkerhet og kostnadseffektivitet som tradisjonelle pakningsalternativer rett og slett ikke kan matche. For vedlikeholdsingeniører og anleggsledere representerer det en proaktiv investering i lekkasjefri, langsiktig drift.
Er du klar til å oppgradere anleggets tetningsytelse?Kontakt Ningbo Kaxite Sealing Materials Co., Ltd. i dagfor å diskutere din spesifikke søknad. Vårt team av erfarne ingeniører vil samarbeide med deg for å velge den optimale designen og materialkombinasjonen for dine mest kritiske flensforbindelser. Vi tilbyr gratis tekniske konsultasjoner, anbefalinger om pakningsdesign og opplæring på stedet for vedlikeholdsmannskapene dine.Be om gratis teknisk konsultasjon nå fra Ningbo Kaxite Sealing Materials Co., Ltd. og sikre anleggets integritet med pålitelig forsegling av korrugerte metallpakninger.
