Hvorfor er metalltakkede pakninger egnet for høytemperaturmiljøer?

I høytemperatur industrielle applikasjoner - som petrokjemiske raffinerier, kraftproduksjonsanlegg og varmevekslere - svikter standardpakninger ofte på grunn av termisk nedbrytning, krypavslapping eller tap av motstandskraft. Metallagne pakninger er imidlertid spesielt konstruert for å utmerke seg i disse krevende miljøene. Men hva gjør dem så egnet for høye temperaturer? Svaret ligger i deres unike design og materialvalg. En metallagtet pakning består av en metallkjerne (typisk rustfritt stål eller en høy-nikkel-legering) med konsentriske riller (riller) på begge sider, og ofte et mykt overflatemateriale som grafitt eller PTFE påført over rillene. Metallkjernen gir mekanisk styrke og termisk stabilitet, mens takkingene konsentrerer tetningskraften til et smalt bånd, og skaper høye enhetsbelastninger som imøtekommer flensbevegelser og termisk sykling. Hos Ningbo Kaxite Sealing Materials Co., Ltd., har fabrikken vår produsert taggete pakninger i over 20 år, og vi har validert ytelsen deres i temperaturer fra -200 °C til 850 °C, avhengig av materialene som brukes.

Egnetheten til metalltandede pakninger for høye temperaturer er drevet av fire nøkkelfaktorer: bruken av høytemperaturbestandige metallegeringer (som 316L rustfritt stål, Inconel 625 eller Hastelloy C276), påføringen av et termisk stabilt overflatemateriale (utvidet grafitten til og utvinningen av sermanikaen) og minimalt med utforming av grafitten eller sermanikaen), termisk ekspansjonsmisforhold mellom pakningen og flensmaterialene. I motsetning til myke pakninger (f.eks. gummi eller PTFE) som mykner, kryper eller oksiderer ved høye temperaturer, beholder metallkjernen i en serrated pakning sin form og tetningskraft. Serrationene, når de er komprimert, danner en serie tette forseglingslinjer som effektivt blokkerer lekkasjebaner, selv under alvorlig termisk sykling. I denne omfattende artikkelen vil vi dissekere materialvitenskapen, designgeometrien og ytelsesegenskapene som lager metalltaggete pakningerdet foretrukne valget for høytemperaturforsegling. Vi vil også gi detaljerte tekniske spesifikasjoner, applikasjonsretningslinjer og virkelige ytelsesdata fra fabrikkens omfattende erfaring.

Innholdsfortegnelse

• 1. Hvorfor motstår metallkjernematerialene termisk nedbrytning?
• 2. Hvordan forbedrer serrations tetningsytelsen under termisk sykling?
• 3. Hva er de viktigste tekniske spesifikasjonene til våre taggete pakninger?
• 4. Hvordan kan riktig installasjon og vedlikehold maksimere pakningens levetid i høytemperaturtjenester?
• Ofte stilte spørsmål (FAQ)
• Konklusjon og konsultasjon med tilpasset pakning

Hvorfor motstår metallkjernematerialene termisk nedbrytning?

Grunnlaget for enhver serrated pakning med høy temperatur er metallkjernen. I motsetning til organiske eller elastomere materialer, som brytes ned eller oksiderer ved relativt lave temperaturer (typisk under 200-250°C), beholder høyytelses metallegeringer sine mekaniske egenskaper og korrosjonsbestandighet ved temperaturer opp til 850°C eller enda høyere. PåNingbo Kaxite Sealing Materials Co., Ltd., tilbyr vi en rekke metallkjernematerialer, hver valgt for sine spesifikke temperatur- og korrosjonsbestandighetsegenskaper. For de fleste høytemperaturapplikasjoner anbefaler vi austenittiske rustfrie stål (f.eks. 304, 316L) for temperaturer opp til 600°C, og nikkelbaserte legeringer (Inconel 625, Incoloy 825) for temperaturer opp til 850°C eller i svært korrosive miljøer. Metallkjernen gir den strukturelle integriteten som er nødvendig for å opprettholde pakningsspenningen under flensboltbelastning, selv når flensen og pakningen gjennomgår termisk ekspansjon.

Nøkkelegenskaper til metallkjernematerialer brukt i våre taggete pakninger:

• Høyt smeltepunkt:Rustfritt stål smelter ved rundt 1400-1450°C, mens nikkellegeringer smelter over 1350°C, noe som sikrer at pakningskjernen forblir solid selv ved ekstreme driftstemperaturer.
• Oksidasjonsmotstand:Legeringer som 316L og Inconel danner et beskyttende kromoksid- eller nikkeloksidlag på overflaten ved høye temperaturer, og forhindrer ytterligere oksidasjon og avleiring. Dette er avgjørende for å opprettholde pakningens tykkelse og tetningseffektivitet.
• Krypemotstand:Ved høye temperaturer kan metaller gjennomgå kryp - langsom plastisk deformasjon under konstant belastning. Våre utvalgte legeringer har høy krypemotstand, noe som sikrer at pakningen beholder sin sittespenning over levetiden, selv under langvarig eksponering ved høye temperaturer.
• Termisk ekspansjonskompatibilitet:Termisk ekspansjonskoeffisient (CTE) til metallkjernen er valgt for å matche flensmaterialet (typisk karbonstål eller rustfritt stål), og reduserer termisk stress og reduserer risikoen for flensforvrengning eller pakningsavslapning under termisk syklus.

Valg av metallkjernemateriale er avgjørende for å oppnå ønsket levetid. For eksempel, i en raffineriapplikasjon med driftstemperaturer på 500°C og et korrosivt prosessmedium som inneholder svovelforbindelser, vil vi spesifisere Inconel 625-kjerne, som tilbyr eksepsjonell motstand mot både oksidasjon og sulfidering. I en kraftverks dampledning som opererer ved 540°C, er en 316L kjerne av rustfritt stål med grafittbelegg ofte tilstrekkelig. Fabrikken vår utfører en streng materialanalyse for hver applikasjon, med tanke på driftstemperatur, trykk og middels korrosivitet, for å anbefale den optimale metallkjernen. Vi utfører også metallurgiske tester, inkludert analyser av hardhet, strekk og kornstørrelse, på hver batch av metallkjernemateriale for å sikre samsvar med ASTM-spesifikasjonene.

For å illustrere den praktiske forskjellen, vurder en casestudie fra et petrokjemisk anlegg som brukte en karbonstålkjernepakning i en 550°C-tjeneste. Pakningen sviktet etter 6 måneder på grunn av oksidasjon og tap av tykkelse. Etter å ha byttet til vår 316L taggete pakning i rustfritt stål med grafittoverflate, ble pakningens levetid forlenget til over 4 år, uten målbart tap av forsegling. Denne holdbarheten fører direkte til reduserte vedlikeholdsstans, forbedret anleggssikkerhet og lavere totale driftskostnader. Fabrikken vår på Kaxite har en omfattende database med materialytelsesdata, som lar oss velge den optimale metallkjernen for hver høytemperaturapplikasjon.

Hvordan forbedrer serrations tetningsytelsen under termisk sykling?

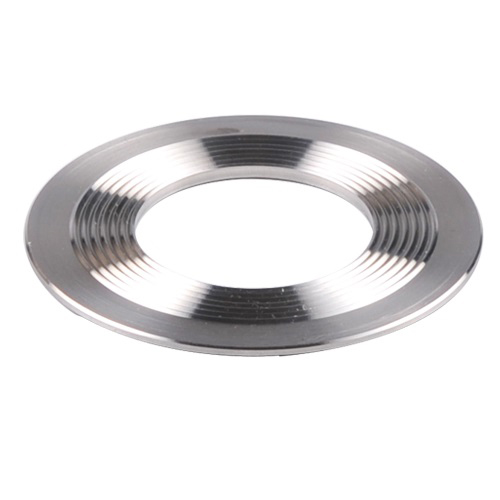

Den takkede (eller rillede) utformingen av metallagtede pakninger er ikke bare en strukturell funksjon – den er en nøkkelfaktor for høytemperatur-tetningsytelse. De konsentriske takkingene på pakningsflatene tjener flere funksjoner: de konsentrerer boltbelastningen i smale omkretsbånd, og skaper høye enhetstetningsspenninger (opptil 500-700 MPa) som legges inn i flensoverflaten og gir en effektiv tetning. De tillater også radiell ekspansjon og sammentrekning av pakningen under termisk sykling uten å forårsake overdreven stressavslapning. Videre fungerer takkingene som flere uavhengige forseglingsbarrierer, slik at hvis en serration er kompromittert, opprettholder de tilstøtende takkingene forseglingen. Denne redundansen er spesielt verdifull i høytemperaturapplikasjoner der termisk sykling kan forårsake flensbevegelse og pakningsbevegelse.

Nøkkelytelsesfremmende funksjoner ved den taggete designen i våre taggete pakninger:

• Spenningskonsentrasjon for tetting:Tannene reduserer kontaktområdet, og konsentrerer flensboltbelastningen på tuppene av takkene. Dette skaper en høy tetningsspenning (vanligvis 4-6 ganger høyere enn en flatpakning) som plastisk deformerer overflatematerialet (grafitt eller glimmer) inn i flensoverflaten, fyller ut mikroskopiske ufullkommenheter og gir en lekkasjetett forsegling.
• Tilrettelegging for flensbevegelse:Under termisk sykling ekspanderer flenser og trekker seg sammen radielt. Den takkede utformingen gjør at pakningen kan gli litt på flensoverflaten uten å miste forseglingen, fordi takkingene fungerer som fleksible tetningselementer. Dette er i motsetning til en solid flat pakning, som kan oppleve overdreven skjærspenning og svikte under samme forhold.
• Krypavslappingskompensasjon:Ved høye temperaturer kan både pakningen og flensen gjennomgå krypavslapning, noe som reduserer boltbelastningen over tid. Tangene er utformet med en spesifikk dybde og stigning for å sikre at selv når overflatematerialet deformeres, beholder metallkjernen sin tykkelse, og gir en sikkerhetsoverflate. Denne tolags tetningsmekanismen forlenger pakningens effektive levetid betydelig.
• Flere tetningslinjer:En typisk serrated pakning har 12 til 24 serrationer per side, som hver danner en separat tetningslinje. Hvis det oppstår en mindre lekkasje på en serration på grunn av lokal skade eller forurensning, fortsetter de tilstøtende takkingene å forsegle, og forhindrer en katastrofal lekkasje. Dette er en kritisk sikkerhetsfunksjon i høytemperatur- og høytrykkssystemer.

Fabrikken vår gjennomfører omfattende testing for å optimalisere serrationsgeometrien for ulike bruksområder. Vi har testet serrationsdybder fra 0,15 mm til 0,3 mm, og stigninger (avstand mellom takkinger) fra 1,0 mm til 2,0 mm, for å bestemme den optimale kombinasjonen for spesifikke temperatur- og trykkområder. Vår standard serrated pakning har en serration dybde på 0,25 mm og en stigning på 1,5 mm, som vi har funnet å tilby den beste balansen mellom tetningsytelse og motstand mot klemskader. Vi tilbyr også et "fint serration"-alternativ med en stigning på 1,0 mm for applikasjoner som krever ekstremt lave lekkasjehastigheter, for eksempel vakuumservice eller håndtering av giftig gass.

Et virkelighetseksempel fra en varmeenhet for råolje fra raffineriet, som opererer ved 480 °C og med daglige termiske sykluser, viser verdien av den taggete designen. De originale flate grafittpakningene sviktet innen 3 måneder, på grunn av alvorlig avslapning og utblåsning. Etter å ha installert våre taggete pakninger med 316L kjerne og grafittbelegg, utvidet levetiden til 3 år. Anleggsingeniøren bemerket at de taggete pakningene beholdt sin forsegling selv etter at flensene hadde blitt syklet fra omgivelsestemperatur til 480 °C over 100 ganger, noe som bekrefter designets evne til å imøtekomme termiske bevegelser. Hos Ningbo Kaxite Sealing Materials Co., Ltd., fortsetter vi å foredle vår serrationsgeometri og overflatematerialer for å møte de skiftende kravene til høytemperaturforseglingsapplikasjoner.

Hva er de viktigste tekniske spesifikasjonene til våre taggete pakninger?

Ningbo Kaxite Sealing Materials Co., Ltd. produserer et omfattende utvalg av taggete pakninger for høytemperatur, høyt trykk og korrosive applikasjoner. Vår produktlinje inkluderer standard og tilpassede størrelser, med ulike metallkjernematerialer og overflatematerialer. Tabellen nedenfor oppsummerer de viktigste tekniske spesifikasjonene for våre mest populære Serrated Gasket-modeller, som brukes mye i petrokjemisk industri, kraft- og raffineringsindustri over hele verden. Vår fabrikk kan produsere pakninger med diametre fra 10 mm til 5000 mm, og tykkelser fra 2 mm til 6 mm, for å møte spesifikke prosjektkrav.

I tillegg til standardtilbudene tilbyr fabrikken en rekke tilpassede alternativer for å møte spesifikke høytemperaturutfordringer. Vi tilbyr taggete pakninger med en "fleksibel" kjerne (f.eks. en korrugert metallkjerne) for applikasjoner som krever høyere komprimerbarhet, eller med en "kamprofil" takketning for ujevne flensoverflater. Vi kan også påføre et anti-stick-belegg (som PTFE eller nikkel) på belegget for å hindre pakningens vedheft til flensene, noe som er spesielt verdifullt for boltede forbindelser som trenger periodisk demontering.

Kvalitetskontroll er avgjørende i vår produksjonsprosess. Hver taggete pakning inspiseres for konsistens i serrationsdybde ved bruk av optisk måling, for flathet ved bruk av en granittoverflateplate, og for visuelle defekter under høyintensitetsbelysning. Vi utfører også en heliumlekkasjetest på tilfeldige prøver fra hver batch, og oppnår lekkasjehastigheter under 10^-6 mbar·l/s for kritiske bruksområder. Fabrikken vår ved Ningbo Kaxite Sealing Materials Co., Ltd. gir en omfattende testrapport med hver bestilling, inkludert materialsertifiseringer, dimensjonale inspeksjonsresultater og lekkasjehastighetsdata. Denne åpenheten og forpliktelsen til kvalitet sikrer at våre taggete pakninger leverer ytelsen og påliteligheten som kreves i høytemperaturmiljøer.

Hvordan kan riktig installasjon og vedlikehold maksimere pakningens levetid i høytemperaturtjenester?

Selv den best utformede taggete pakningen kan svikte for tidlig hvis den ikke installeres og vedlikeholdes riktig. Høytemperaturapplikasjoner medfører unike utfordringer for pakningsinstallasjon: termisk ekspansjon må tas i betraktning, boltsmoment må kontrolleres nøyaktig for å unngå over- eller underkompresjon, og pakningen og flensene må være fri for forurensninger som kan forårsake oksidasjon eller kjemisk angrep ved forhøyede temperaturer. Hos Ningbo Kaxite Sealing Materials Co., Ltd. har vi utviklet en omfattende installasjons- og vedlikeholdsguide basert på flere tiår med felterfaring. Å følge disse retningslinjene kan forlenge levetiden til takkede pakninger med 50-100 prosent, noe som reduserer anleggsvedlikeholdskostnadene og ikke-planlagte nedstengninger betydelig.

Nøkkelinstallasjon og vedlikeholdspraksis for taggete pakninger i høytemperaturtjenester:

• Forberedelse av flensflaten:Før installasjon, sørg for at flensflatene er rene, flate og fri for riper, groper eller gammelt pakningsmateriale. Bruk et løsemiddel og en myk klut for å fjerne olje, fett og smuss. For taggete pakninger anbefales en overflateruhet på 3,2 til 6,3 mikrometer Ra for å gi tilstrekkelig grep for takkingene.
• Riktig boltemoment:Påfør det anbefalte boltmomentet jevnt med en kalibrert momentnøkkel. Overmomentering kan knuse takkingene, mens understramming ikke vil oppnå den nødvendige tetningsspenningen. Vi tilbyr spesifikke momenttabeller for hver pakningsstørrelse og materialkombinasjon. I høytemperaturapplikasjoner anbefaler vi et nytt dreiemoment etter at systemet har nådd driftstemperatur, da boltrelaksasjon ofte oppstår på grunn av termisk ekspansjon.
• Hensyn til termisk sykling:Unngå raske temperaturendringer som kan forårsake differensiell ekspansjon mellom flensen og pakningen under oppstart og avstengning. For applikasjoner med hyppige termiske sykluser bør du vurdere å bruke et fjærbelastet boltesystem for å opprettholde konstant boltebelastning.
• Inspeksjon og overvåking:Inspiser med jevne mellomrom pakningsområdet for tegn på lekkasje (som flekker eller avleiringer) og overvåk flensoverflatetemperaturen for hotspots som kan indikere lokal lekkasje. Vi anbefaler å bruke ultralyd eller akustisk emisjonsovervåking for kritiske høytemperaturtjenester.

En casestudie fra et kraftverk i Europa illustrerer virkningen av riktig installasjon. Anlegget hadde opplevd hyppige feil med taggete pakninger på en overopphetet dampledning (550°C, 120 bar). En analyse viste at feilene skyldtes ujevnt boltemoment og feilaktig forberedelse av flensoverflaten. Etter å ha implementert våre installasjonsretningslinjer – inkludert overflaterengjøring, kalibrerte momentverktøy og en etteroppvarmingsprosedyre for gjenoppvarming – økte pakningens levetid fra gjennomsnittlig 8 måneder til over 4 år. Anleggslederen rapporterte at kostnadene for installasjonsprogrammet var mindre enn kostnadene ved én ikke-planlagt nedleggelse, og fremhevet avkastningen på investeringen i riktig installasjonspraksis.

Vår fabrikk tilbyr opplæring på stedet og installasjonstilsyn for kritiske prosjekter. Vi tilbyr også en remomentkalkulator som tar hensyn til de spesifikke termiske ekspansjonskoeffisientene til flens- og pakningsmaterialene, for å bestemme det optimale remomentintervallet. I tillegg anbefaler vi å lagre taggete pakninger i et rent, tørt miljø, vekk fra etsende atmosfærer, og bruke dem innenfor holdbarheten (vanligvis 2 år for pakninger med grafitt). Ved å følge disse beste fremgangsmåtene kan anleggsoperatører maksimere ytelsen og levetiden til sine serrated pakninger i høytemperaturtjenester.

Ofte stilte spørsmål (FAQ)

Spørsmål 1: Kan metalltandede pakninger gjenbrukes etter å ha blitt utsatt for høye temperaturer?

Svar: Generelt anbefaler vi ikke gjenbruk av taggete pakninger etter at de har vært i bruk, spesielt ved høye temperaturer. Kledningsmaterialet (grafitt eller glimmer) gjennomgår plastisk deformasjon under innledende kompresjon, som ikke kan gjenvinnes fullstendig. Gjenbruk av pakningen kan føre til utilstrekkelig tetningsspenning og økt lekkasjerisiko. I enkelte lavtrykks- og lavtemperaturapplikasjoner kan imidlertid en visuell inspeksjon tillate gjenbruk hvis overflatematerialet ikke viser skade. For høytemperaturtjenester anbefaler vi alltid å bruke en ny tagget pakning for å sikre pålitelig forsegling. Fabrikken vår leverer rekondisjoneringstjenester for metallkjernepakninger der overflatematerialet kan skiftes ut, men kjernen må inspiseres for deformering eller korrosjon.

Spørsmål 2: Hva er den maksimale driftstemperaturen for en metallagtet pakning med grafittbelegg?

Svar: Den maksimale kontinuerlige driftstemperaturen for en serrated pakning med ekspandert grafittbelegg avhenger av miljøet. I en oksiderende atmosfære (luft) er den maksimale temperaturen typisk 550°C, da grafitt vil begynne å oksidere ved høyere temperaturer. I en inert eller reduserende atmosfære kan grafitt brukes opp til 850°C. For temperaturer over 550°C under oksiderende forhold anbefaler vi å bruke en glimmerbelegg eller en metall-til-metall-tetning (uten belegg) for våre taggete pakninger. Fabrikken vår tilbyr detaljerte temperaturdiagrammer for hvert beleggmateriale for å hjelpe deg med å velge riktig alternativ for ditt spesifikke miljø.

Spørsmål 3: Hvordan sammenligner metalltakkede pakninger med spiralviklede pakninger for høytemperaturapplikasjoner?

Svar: Både taggete pakninger og spiralviklede pakninger er utmerket for høytemperaturapplikasjoner, men de har forskjellige egenskaper. Sagtete pakninger gir tettere tetning ved høyere temperaturer og er mindre utsatt for å løsne viklinger under termisk sykling. De har også høyere motstand mot utblåsning og er lettere å installere på ujevne flenser. Spiralviklede pakninger er derimot mer fleksible og tåler større flensavvik. Vår fabrikk hos Ningbo Kaxite Sealing Materials Co., Ltd. anbefaler serrated pakninger for kritiske høytemperatur-, høytrykkstjenester der pålitelighet er avgjørende, og spiralviklede pakninger for mindre krevende bruksområder der flensskader er en bekymring.

Spørsmål 4: Kan metallagtet pakninger brukes i vakuumtjenester ved høye temperaturer?

Svar: Ja, taggete pakninger er egnet for vakuumtjenester ved høye temperaturer, forutsatt at overflatematerialet er stabilt under vakuumforhold (f.eks. grafitt eller glimmer). Metallkjernen gir den nødvendige strukturelle integriteten for å motstå det ytre atmosfæriske trykket, mens takkingene sikrer en lekkasjetett forsegling selv ved lave indre trykk. For vakuumapplikasjoner anbefaler vi en fin takket stigning (1,0 mm) og en grafittbelegg av høy kvalitet med lav utgassingsegenskaper. Vår fabrikk har levert taggete pakninger for høytemperaturvakuumovner som opererer ved 800°C og 10^-5 mbar, med utmerkede resultater.

Spørsmål 5: Hvilke sertifiseringer har Ningbo Kaxite Sealing Materials Co., Ltd. for sine taggete metallpakninger?

Svar: Våre taggete pakninger er produsert under ISO 9001:2015 (Kvalitetsstyring) og ISO 14001:2015 (Environmental Management). Vi har også TA-Luft (VDI 2440) sertifisering for lavutslippspakninger, og vi overholder kravene til ASME B16.20 og API 607 ​​for brannsikkerhet. Våre pakninger er testet av uavhengige tredjepartslaboratorier for samsvar med ASTM-standarder, inkludert ASTM F112 for lekkasje og ASTM F36 for komprimerbarhet. Vi tilbyr et komplett sett med testsertifikater og materialsporbarhet med hver forsendelse, og sikrer full overensstemmelse med de strengeste internasjonale standarder.

Konklusjon: Metallagtet pakninger – det optimale valget for høytemperaturforsegling

Egnetheten til metallsagtete pakninger for miljøer med høy temperatur underbygges av deres robuste materialvalg, geniale taggete geometri og utprøvde ytelse under termisk sykling. Metallkjernen gir nødvendig styrke og termisk stabilitet, overflatematerialene (grafitt eller glimmer) gir tilpasningsevne og kjemisk motstandsdyktighet, og takkingene skaper flere tetningslinjer med høy spenning som opprettholder integriteten til tross for flensbevegelse og boltavslapning. Hos Ningbo Kaxite Sealing Materials Co., Ltd., har fabrikken vår foredlet produksjonen av taggete pakninger over to tiår, og tilbyr et bredt spekter av materialer og konfigurasjoner for å møte kravene til de mest alvorlige høytemperaturapplikasjonene. Vår forpliktelse til kvalitet, innovasjon og kundestøtte sikrer at våre pakninger gir pålitelig, langvarig forsegling i raffinerier, kraftverk og kjemiske prosessanlegg over hele verden.

Står du overfor en utfordrende høytemperaturforsegling?Kontakt Ningbo Kaxite Sealing Materials Co., Ltd. i dagfor en omfattende pakningskonsultasjon. Oppgi driftstemperatur, trykk, medium og flensdetaljer, og ingeniørteamet vårt vil anbefale det optimale serrated pakningsmaterialet og -designet. Vi tilbyr gratis prøver for testing, konkurransedyktige priser og rask levering til alle steder.Be om din gratis serrated pakningsprøve og teknisk datapakke nå fra Ningbo Kaxite Sealing Materials Co., Ltd. og sørg for sikkerheten og påliteligheten til høytemperatursystemet ditt.
